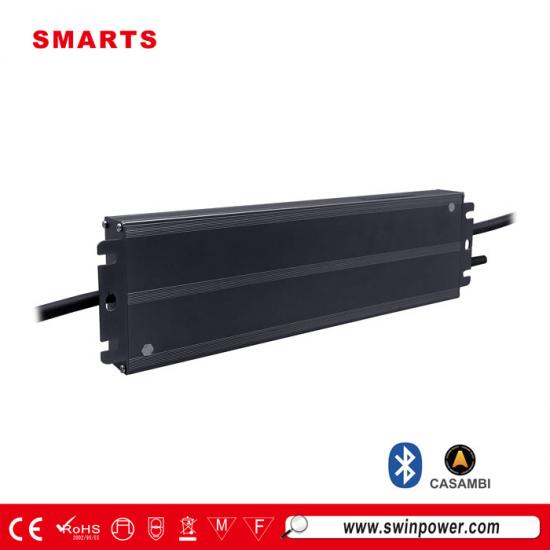

محرك LED قابل للتعتيم CASAMBI بجهد ثابت IP67 مقاوم للماء 12 فولت / 24 فولت للإضاءة LED
CASAMBI الجديد من Smartspower برنامج تشغيل LED للتعتيم اللاسلكي عبر البلوتوث يتميز بتشغيل ثابت الجهد وحماية من قصر الدائرة/ارتفاع درجة الحرارة/الحمل الزائد. يوفر تصميم غلافه المصنوع من الألومنيوم تبديدًا ممتازًا للحرارة، مما يجعله مناسبًا للتركيب في البيئات الرطبة الداخلية والخارجية.
مواصفة
| نموذج | SMT-CB-12200-1C-A | SMT-CB-24200-1C-A | SMT-CB-48200-1C-A | |
| شهادة | UL / cUL / FCC / الفئة 2 / CE / RoHS / Reach | |||
| الناتج | جهد التيار المستمر | 12 فولت | 24 فولت | 48 فولت |
| تحمل الجهد | ±0.5 فولت | |||
| تنظيم الجهد | ≤0.5% | |||
| التيار المقدر | 16.67أ | 8.33أ | 4.17أ | |
| الطاقة المقدرة | 200 واط | |||
| تنظيم الحمل | ≤2% | ≤1% | ||
| مدخل | نطاق الجهد | 110~277فولت تيار متردد | ||
| نطاق التردد | 47 - 63 هرتز | |||
| عامل القدرة عند الحمل الكامل | ≥0.98@230فولت تيار متردد | |||
| THD(نوعي) عند التحميل الكامل | أقل من 15% | |||
| الكفاءة عند التحميل الكامل | 91.5% عند 230فولت تيار متردد | 93% عند 230فولت | 93% عند 230فولت | |
| التيار المتردد (الحد الأقصى) | 2.1 أمبير | |||
| تيار الاندفاع (نموذجي) | 88A، 140us@50%Ipeak 230VAC | |||
| تيار التسرب | <0.5 مللي أمبير | |||
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||
| التحميل الزائد | ≤120% وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |||
| ارتفاع درجة الحرارة | درجة حرارة سطح الغلاف 100 درجة مئوية ± 10 درجات مئوية، إيقاف تشغيل جهد الإخراج، والتعافي تلقائيًا بعد التبريد | |||
| بيئة | درجة حرارة العمل. | -40~+60℃ (انظر منحنى خفض التصنيف أدناه) | ||
| رطوبة العمل | 20 - 95% رطوبة نسبية غير متكثفة | |||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير متكثفة | |||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50 درجة مئوية) | |||
| اهتزاز | 10~500 هرتز، 5 جيجا هرتز 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منها على طول محاور X وY وZ | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1 EN61347-2-13 (الاتحاد الأوروبي) وUL8750 CAN/CSA-C22.2 رقم 250.13 (الولايات المتحدة) | ||
| تحمل الجهد |
I/PO/P:3.75KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC (الاتحاد الأوروبي)
I/PO/P:1.8KVAC I/P-FG:1.8KVAC O/P-FG:1.8KVAC (أمريكي) |
|||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70%RH | |||
| انبعاث التوافق الكهرومغناطيسي | EN55015 EN61000-3-2,3 (≥50%) (الاتحاد الأوروبي) وFCC CFR 47 الجزء 15، الجزء الفرعي ب (الولايات المتحدة) | |||
| آحرون | الوزن الصافي | ؟كجم | ||
| البعد | 279*78*25.1 مم (الطول*العرض*الارتفاع) | |||
| التعبئة والتغليف | 20 قطعة/كرتونة | |||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة خصيصًا عند الحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | |||
| 2. التسامح: يتضمن إعداد التسامح وتنظيم الحمل. | ||||
|
|
|
|
|

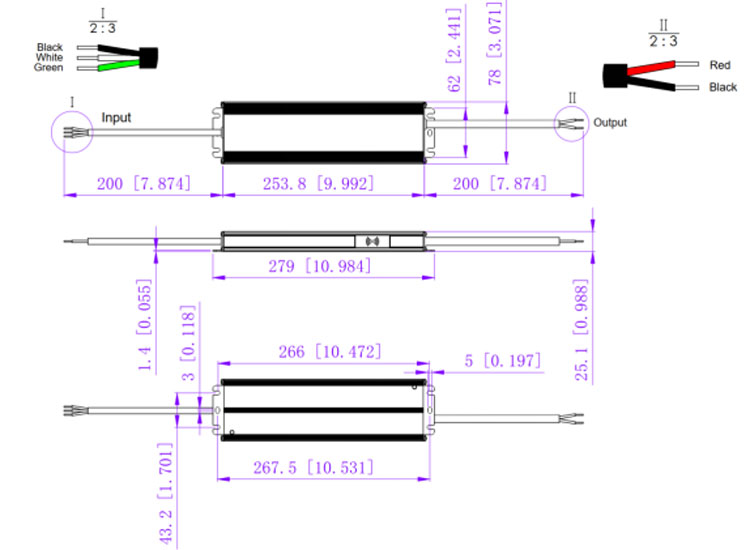

المواصفات الميكانيكية
1. كابل الإدخال 3*18AWG، كابل أسود (L)، كابل أبيض (N)، كابل أخضر (G).
2. كابل الإخراج 2 *16AWG ، كابل أحمر (+) إلى الجانب الموجب (+)، كابل أسود (-) إلى الجانب السالب (-).
3. يرجى التأكد من توصيل هذه بشكل صحيح، وإلا فلن يعمل منتجك بشكل صحيح وقد يتلف.
مخطط توصيل التعتيم
الاستخدام الموضوعي:
عملية استخدام CASAMBI:
