مصدر طاقة LED بجهد ثابت 24 فولت بقدرة 100 وات و24 فولت مع ترايبود و0-10 فولت قابل للتعتيم لشريط LED
هذا النطاق العالمي لجهد الإدخال 110-277 فولت تيار متردد محرك ترياك و LED قابل للتعتيم 0-10 فولت يستخدم وضعي PWM وخفض الجهد، مما يوفر تعتيمًا فائقًا يتراوح بين 0% و100%. وهو متوافق تمامًا مع معظم مُخفِّفات الإضاءة ذات الترياك ومُخفِّفات الإضاءة ذات الجهد 0-10 فولت المتوفرة في السوق، مما يضمن تعتيمًا سلسًا ومستقرًا وخاليًا من الوميض.
مواصفة
| نموذج | SMT-EMT24100-VTD-A | SMT-EMT48100-VTD-A | |
| شهادة | UL/ SELV/ FCC/ RoHS/ REACH | ||
| الناتج | جهد التيار المستمر | 24 فولت | 48 فولت |
| تحمل الجهد | ±1.5% | ±1% | |
| تنظيم الجهد | ≤0.5% | ||
| التيار المقدر | 4.17أ | 2.08 أمبير | |
| الطاقة المقدرة | 100 واط | ||
| تنظيم الحمل | ±1% | ||
| مدخل | نطاق الجهد | 110-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| معامل القدرة (نموذجي) عند الحمل الكامل | 0.99@120فولت 0.95@277فولت | ||
| THD(نوعي) عند التحميل الكامل | <20% عند 120 فولت تيار متردد و277 فولت تيار متردد | ||
| الكفاءة (النموذجية) عند الحمل الكامل | ≥88.5% عند 120 فولت تيار متردد ≥91% عند 277 فولت تيار متردد | ≥88.5% عند 120 فولت تيار متردد ≥91% عند 277 فولت تيار متردد | |
| التيار المتردد (الحد الأقصى) | 1.2 أمبير | ||
| تيار الاندفاع (نموذجي) | 17 أمبير، 810 ميكرون عند 50% ذروة 110 فولت تيار متردد؛ 38 أمبير، 148 ميكرون عند 50% ذروة 277 فولت تيار متردد | ||
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |
| التحميل الزائد | وضع التيار الثابت ≤120%، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||
| ارتفاع درجة الحرارة | 100℃±10℃ إيقاف تشغيل جهد الإخراج، والتعافي تلقائيًا بعد التبريد | ||
| بيئة | درجة حرارة العمل. | -40~+60℃ (انظر منحنى خفض التصنيف أدناه) | |
| رطوبة العمل | 20 - 90% رطوبة نسبية غير متكثفة | ||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير متكثفة | ||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50 درجة مئوية) | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 (الولايات المتحدة) | |
| تحمل الجهد | I/P-0/P: 1.8 كيلو فولت تيار متردد I/PF/G: 1.8 كيلو فولت تيار متردد O/PF/G: 0.5 كيلو فولت تيار متردد (أمريكي) | ||
| مقاومة العزل | I/PO/P: 100MΩ/ 500VDC/ 25℃/ 70% RH | ||
| انبعاث التوافق الكهرومغناطيسي | لجنة الاتصالات الفيدرالية الجزء 15 الجزء الفرعي ب (الولايات المتحدة) | ||
| اختبار مناعة الطفرة | وضع مختلف: 2 كيلو فولت، الوضع المشترك: 4 كيلو فولت | ||
| آحرون | الوزن الصافي | 0.4 كجم | |
| البعد | 355.5*20*24.2 مم (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 50 قطعة / كرتونة | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 120 فولت تيار متردد، وحمل مقدر و25 درجة مئوية من درجة الحرارة المحيطة. | ||
| 2. في ظل انخفاض جهد الإدخال، يلزم خفض تصنيف الإخراج لضمان عمر طويل. | |||
|
|
|
|
|

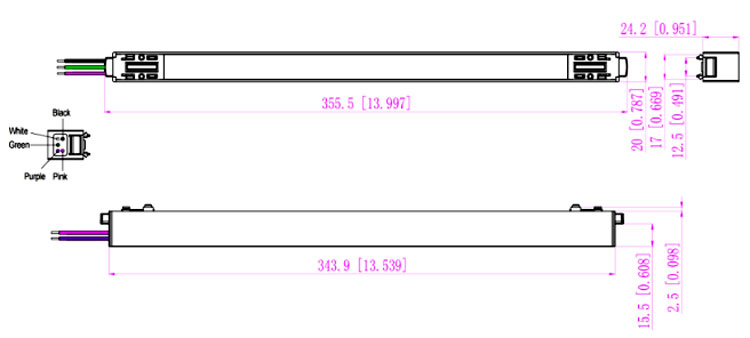

المواصفات الميكانيكية
| ملحوظة | LD30 | |
| اللوائح الأمريكية | اللوائح الأوروبية | |
| سلك الإدخال (طرف التوصيل) | يمكن استخدام الكابلات ذات مساحة المقطع العرضي 18AWG | يمكن استخدام الكابلات ذات مساحة المقطع العرضي 1.0 مم² |
| سلك الإخراج (طرف التوصيل) | يمكن استخدام الكابلات ذات مساحة المقطع العرضي 20AWG | يمكن استخدام الكابلات ذات مساحة مقطعية تبلغ 0.51 مم² |
| سلك التعتيم (طرف التوصيل) | يمكن استخدام الكابلات ذات مساحة المقطع العرضي 20AWG | يمكن استخدام الكابلات ذات مساحة مقطعية تبلغ 0.51 مم² |
| ملاحظات: | ||
دافيء نصيحة س :
أقصى تيار حمل موصى به (أمبير) = قطر السلك (مم) 2 ) × 10 أمبير/مم 2 .
على سبيل المثال: 1 مم 2 كابل الإخراج، الحد الأقصى لتيار الحمل الموصى به (أمبير) = 1 مم 2 × 10 أمبير/مم 2 =10 أمبير

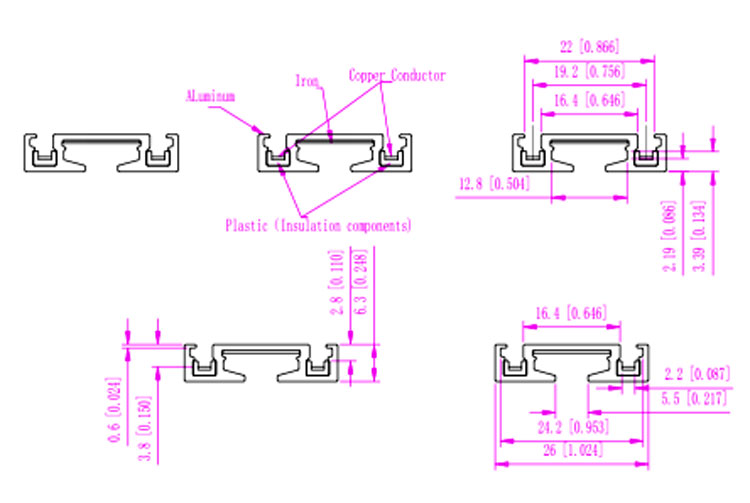

المسار المتوافق :
مخطط توصيل التعتيم

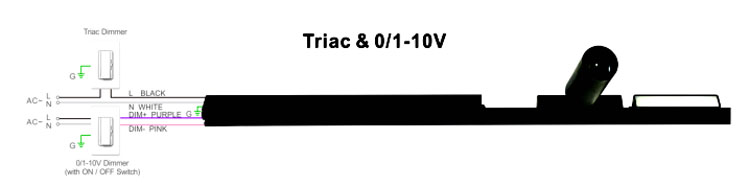

استخدام طريقتين للتعتيم في نفس الوقت، تأكد من أن إضاءة LED تعمل بأقصى درجة سطوع. يمكنك استخدام خيارات التعتيم الأخرى.

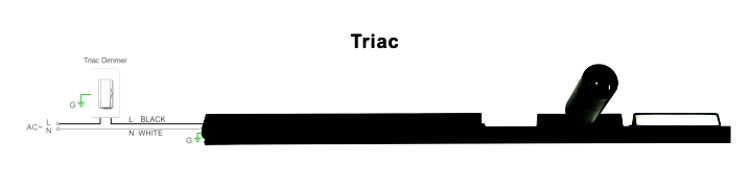

استخدام تعتيم واحد --- TRIAC/تعتيم قطع الطور
يمكن تعديل تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط الطور المتردد (L) عن طريق توصيل باهت الطور / الترياك أو نظام الإضاءة.
العمل مع الطور الأمامي / الحافة الأمامية، MLV والطور العكسي / الحافة الخلفية، ELV، باهتات TRIAC أو نظام الإضاءة.
الحد الأدنى للتحميل حوالي 15٪
يرجى محاولة استخدام أجهزة التعتيم بقوة تعادل 1.5 مرة على الأقل من طاقة خرج السائق.

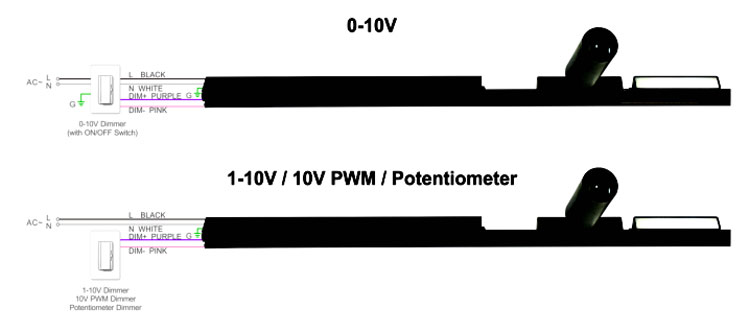

استخدام تعتيم واحد --- 0-10/ 1-10 فولت/ 10 فولت PWM/ تعتيم مقياس الجهد
المنتجات ذات الصلة
|

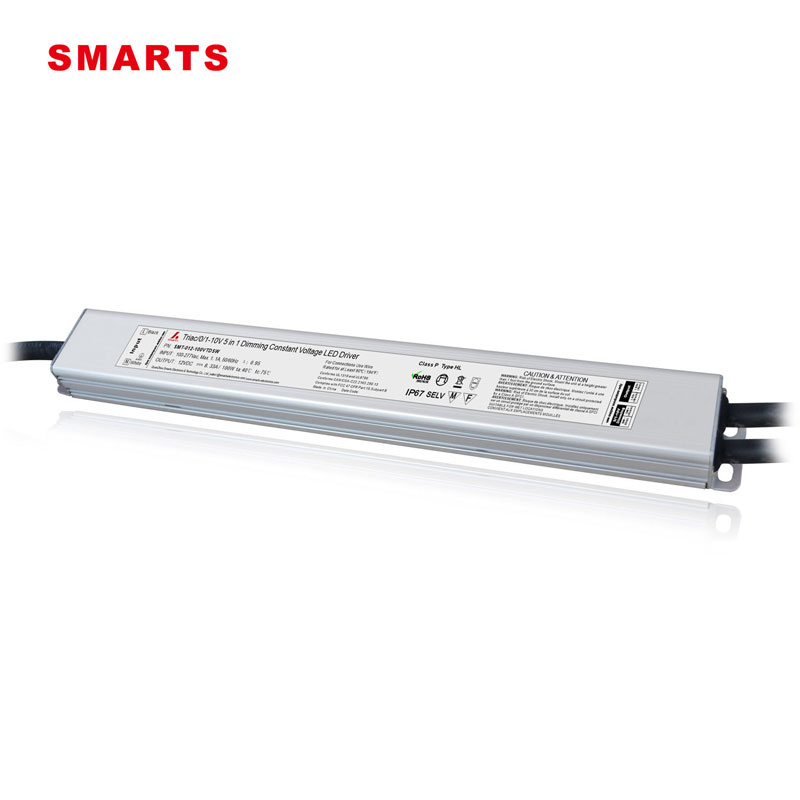

هذا مزود طاقة LED 5 في 1 قابل للتعتيم بقوة 100 واط مع هيكل من الألومنيوم، يتميز بمقاومة للماء وفقًا لمعيار IP67، وتبديد ممتاز للحرارة، مما يجعله مناسبًا لمشاريع إضاءة LED الداخلية والخارجية في البيئات الرطبة. يأتي مع ضمان لمدة 7 سنوات.
