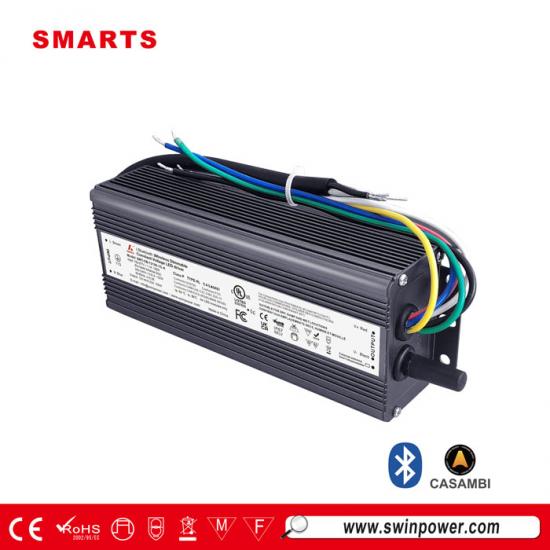

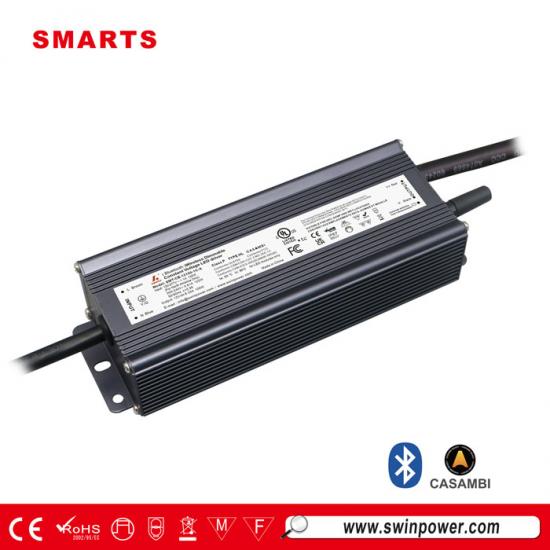

مصدر طاقة لمصباح LED لاسلكي قابل للتعتيم بتقنية البلوتوث من CASAMBI بقدرة 12 فولت/24 فولت 100 وات مقاوم للماء IP67
سمارتس باور الجديد محرك LED لاسلكي ذكي قابل للتعتيم من CASAMBI يتميز بمعامل معامل القدرة النشط المدمج. يوفر تعتيمًا سلسًا وثابتًا وخاليًا من الوميض بنسبة تتراوح بين 1% و100%. يتوافق مع لوائح السلامة العالمية للإضاءة. يُباع بشكل رئيسي في أمريكا الشمالية.
مواصفة
| نموذج | SMT-CB-24100-1C-A | SMT-CB-48100-1C-A | |
| شهادة | UL / cUL / FCC / الفئة 2 / CE / RoHS / Reach | ||
| الناتج | جهد التيار المستمر | 24 فولت | 48 فولت |
| تحمل الجهد | ±0.5 فولت | ||
| تنظيم الجهد | ≤0.5% | ||
| التيار المقدر | 4.17أ | 2.08 أمبير | |
| الطاقة المقدرة | 100 واط | ||
| تنظيم الحمل | ≤1% | ||
| مدخل | نطاق الجهد | 100 ~ 277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| عامل القدرة عند الحمل الكامل | معامل القدرة ≥ 0.98 عند 230 فولت تيار متردد | ||
| THD(نوعي) عند التحميل الكامل | ≤15% | ||
| الكفاءة عند التحميل الكامل | 89% عند 230فولت | 91% عند 230فولت | |
| التيار المتردد (الحد الأقصى) | 0.47 أمبير | 0.46 أمبير | |
| تيار الاندفاع (نموذجي) | 53A، 250us@50%Ipeak 230VAC | ||
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |
| التحميل الزائد | ≤120% وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | ||
| ارتفاع درجة الحرارة | درجة حرارة سطح الغلاف 100 درجة مئوية ± 10 درجات مئوية، إيقاف تشغيل جهد الإخراج، والتعافي تلقائيًا بعد انخفاض درجة الحرارة | ||
| بيئة | درجة حرارة العمل. | -40~+60℃ (انظر منحنى خفض التصنيف أدناه) | |
| رطوبة العمل | 20 - 95% رطوبة نسبية غير متكثفة | ||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير متكثفة | ||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50 درجة مئوية) | ||
| اهتزاز | 10~500 هرتز، 5 جيجا هرتز 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منها على طول محاور X وY وZ | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1 EN61347-2-13 (الاتحاد الأوروبي) وUL8750 CAN/CSA-C22.2 رقم 250.13 (الولايات المتحدة) | |
| تحمل الجهد |
I/PO/P:3.75KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC (الاتحاد الأوروبي)
I/PO/P:1.8KVAC I/P-FG:1.8KVAC O/P-FG:1.8KVAC (أمريكي) |
||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70%RH | ||
| انبعاث التوافق الكهرومغناطيسي | EN55015 EN61000-3-2,3 (≥50%) (الاتحاد الأوروبي) وFCC الجزء 15، الجزء الفرعي B (الولايات المتحدة) | ||
| آحرون | الوزن الصافي | ؟كجم | |
| البعد | 196*69.8*42 مم (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 10 قطع / كرتونة | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة خصيصًا عند الحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | ||
| 2. التسامح: يتضمن إعداد التسامح وتنظيم الحمل. | |||
|
|
|
|
|

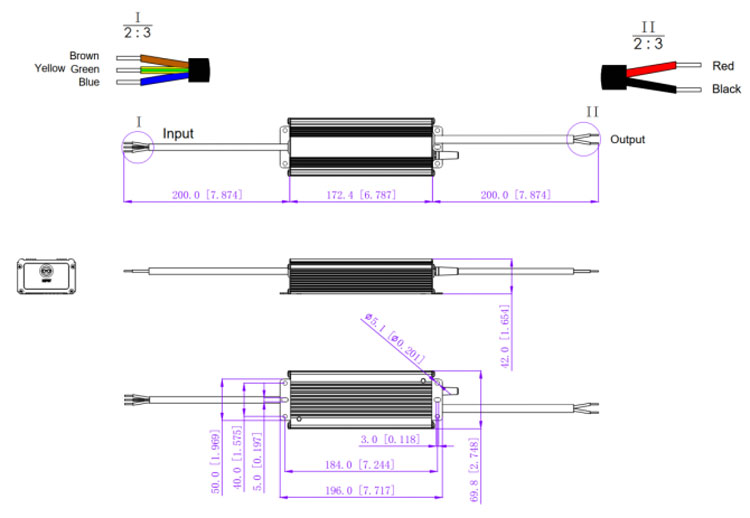

المواصفات الميكانيكية
1. كابل الإدخال 3*16AWG، كابل أسود (L)، كابل أبيض (N)، كابل أخضر (G).
2. كابل الإخراج 2*16AWG، كابل أحمر (+) إلى الجانب الموجب (+)، كابل أسود (-) إلى الجانب السالب (-).
3. يرجى التأكد من توصيل هذه العناصر بشكل صحيح، وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف.
4. لا يوجد تعتيم، مع هوائي خارجي.
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 9 |
| 13أ | 12 | |
| 16أ | 15 | |
| 20 أمبير | 19 | |
| 25 أمبير | 23 | |
| عندما يكون جهد الإدخال 230 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 18 |
| 13أ | 23 | |
| 16أ | 28 | |
| 20 أمبير | 36 | |
| 25 أمبير | 45 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 21 |
| 13أ | 28 | |
| 16أ | 34 | |
| 20 أمبير | 43 | |
| 25 أمبير | 52 | |
ملحوظة :
1. يوصى باستخدام الكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C على أساس درجة الحرارة المحيطة القصوى وهي 50 درجة مئوية
2. يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر، ودرجة الحرارة المحيطة، ومنحنى خصائص الرحلة.

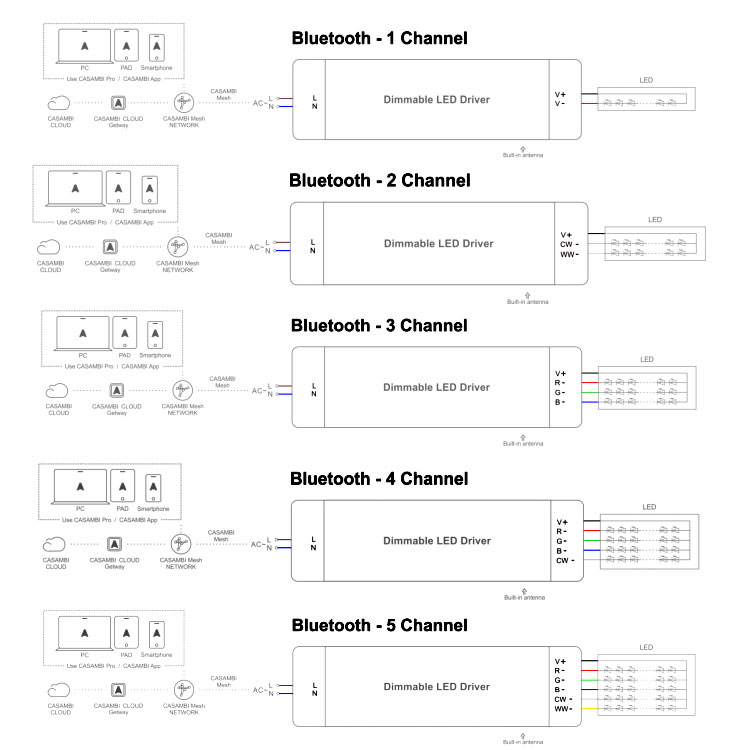

مخطط توصيل التعتيم

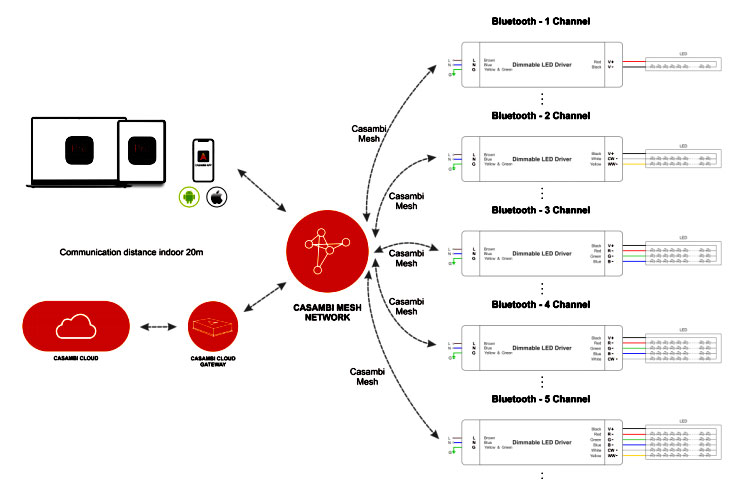

الاستخدام الموضوعي:

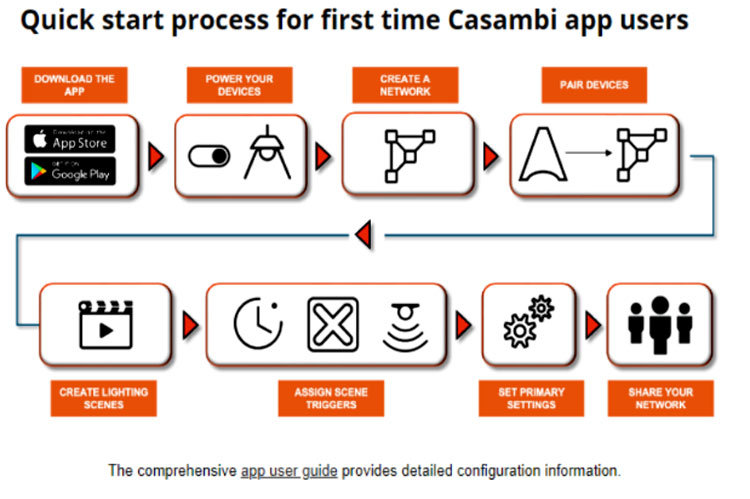

عملية استخدام CASAMBI:
المنتجات ذات الصلة
|

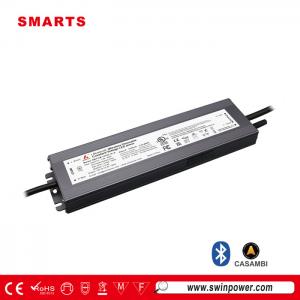

غلاف من الألومنيوم، 24 فولت 96 واط، مشغل LED لاسلكي قابل للتعتيم بتقنية Bluetooth CASAMBI مقاوم للماء بتصنيف IP67، يتميز بتبديد ممتاز للحرارة، ومناسب لمشاريع إضاءة LED الداخلية والخارجية في البيئات الرطبة، مع نطاق تعتيم يتراوح بين 1% و100%. تشغيل سلس وثابت وخالٍ من الوميض.
