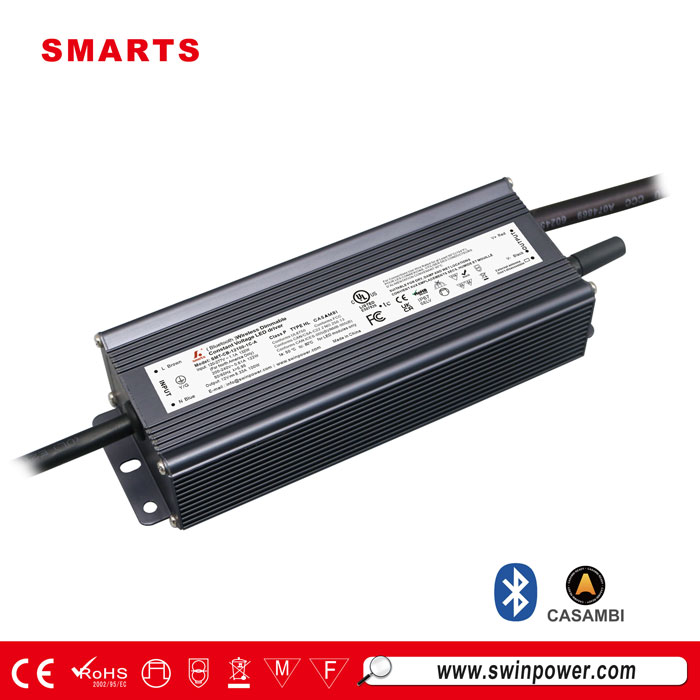

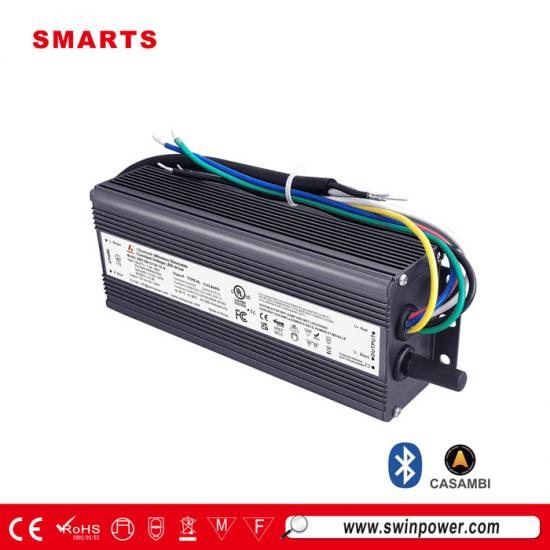

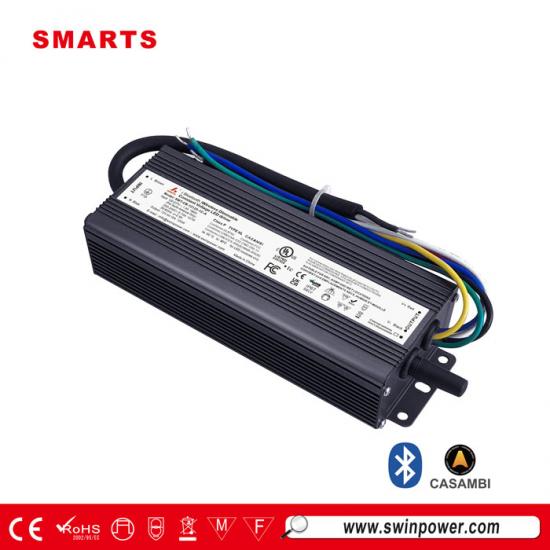

مزود طاقة CASAMBI لاسلكي بتقنية البلوتوث وقابل للتعتيم بقوة 120 واط لمشغل LED للاستخدام الخارجي
نطاق جهد الإدخال العالمي 100-277 فولت تيار متردد، مصدر طاقة LED قابل للتعتيم CASAMBI بقوة 120 واط مع حماية من قصر الدائرة/ارتفاع درجة الحرارة/الحمل الزائد/الجهد الزائد. توصيلات بسيطة ومريحة، تحكم دقيق، تعتيم سلس ومستقر بدون وميض، ويأتي مع ضمان لمدة 5 سنوات.
مواصفة
| نموذج | SMT-CB-12120-1C-A | SMT-CB-24120-1C-A | SMT-CB-48120-1C-A | |
| شهادة | UL / FCC / الفئة P / SELV / CE | |||
| الناتج | معدل جهد التيار المستمر | 12 فولت | 24 فولت | 48 فولت |
| تحمل الجهد | ±4% | ±2% | ±2% | |
| تنظيم الحمل | ±3% | ±2% | ±1% | |
| تنظيم الخط | ±1% | ±1% | ±1% | |
| التيار المقدر | 10 أمبير | 5أ | 2.5 أمبير | |
| الطاقة المقدرة | 120 واط | 120 واط | 120 واط | |
| التموج والضوضاء (الحد الأقصى) | 240 ملي فولت-ب | 144mVp-p | 408mVp-p | |
| الجهد الزائد | <3% (الحمل الكامل)، <4% (بدون حمل) | |||
| مدخل | نطاق الجهد | 120-277 فولت تيار متردد | ||
| نطاق التردد | 47 - 63 هرتز | |||
| عامل القدرة عند الحمل الكامل | 0.99@120فولت 0.98@230فولت 0.96@277فولت | |||
| THD(نوعي) عند التحميل الكامل | ≤10% عند 120 فولت تيار متردد ≤10% عند 230 فولت تيار متردد ≤10% عند 277 فولت تيار متردد | |||
| الكفاءة عند التحميل الكامل |
85.8% عند 120 فولت تيار متردد
89.4% عند 230فولت تيار متردد 90.0% عند 277 فولت تيار متردد |
89.5% عند 120فولت تيار متردد
92.5% عند 230فولت تيار متردد 93.0% عند 277 فولت تيار متردد |
88.0% عند 120فولت تيار متردد
90.5% عند 230فولت تيار متردد 91.0% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | 1.3 أمبير عند 120 فولت تيار متردد 0.68 أمبير عند 230 فولت تيار متردد 0.56 أمبير عند 277 فولت تيار متردد | |||
| تيار الاندفاع (نموذجي) | 49.6 أمبير/136 ميكرون عند 50% من ذروة التيار المتردد 120 فولت تيار متردد 90.0 أمبير/208 ميكرون عند 50% من ذروة التيار المتردد 230 فولت تيار متردد 96.0 أمبير/146 ميكرون عند 50% من ذروة التيار المتردد 277 فولت تيار متردد | |||
| تيار التسرب | <0.5 مللي أمبير | |||
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة الاستثناء | ||
| التحميل الزائد | ≥120% وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |||
| ارتفاع درجة الحرارة | قم بإيقاف تشغيل جهد الخرج واستعادته تلقائيًا بعد انخفاض درجة الحرارة | |||
| بيئة | درجة حرارة العمل. | -40~+50℃ (انظر منحنى خفض التصنيف أدناه) | ||
| رطوبة العمل | 20 - 95% رطوبة نسبية غير متكثفة | |||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية غير متكثفة | |||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50 درجة مئوية) | |||
| اهتزاز | 10 ~ 500 هرتز، 5 جيجابت في الثانية 12 دقيقة/دورة، محور XYZ 72 دقيقة لكل منهما | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 CAN/CSA-C22.2 رقم 250.13 (الولايات المتحدة) EN61347-1 EN61347-2-13 (الاتحاد الأوروبي) | ||
| تحمل الجهد |
I/PO/P:1.88KVAC I/P-FG:1.88KVAC O/P-FG:0.5KVAC (أمريكي)
I/PO/P:3.75KVAC I/P-FG:1.88KVAC O/P-FG:0.5KVAC (الاتحاد الأوروبي) |
|||
| مقاومة العزل | I/PO/P:>100MΩ / 500VDC / 25℃ / 70% RH | |||
| اختبار مناعة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 1 كيلو فولت، الوضع المشترك 2 كيلو فولت | |||
| مناعة التوافق الكهرومغناطيسي | لا تطلب FCC/ICES هذا الاختبار (الولايات المتحدة) EN61000-4-2,3,4,5,11 EN61547 (الاتحاد الأوروبي) | |||
| انبعاث التوافق الكهرومغناطيسي | FCC الجزء 15 الجزء الفرعي ب؛ ANSI C63.4a-2017 (الولايات المتحدة) EN55015 EN61000-3-2,3 (≥50%) (الاتحاد الأوروبي) | |||
| آحرون | الوزن الصافي | 0.896 كجم | ||
| البعد | 196*69.8*42 مم (الطول*العرض*الارتفاع) | |||
| التعبئة والتغليف | 355*250*170 مم 10 قطع/كرتونة | |||
| ملحوظات | 1. ما لم يُنص على خلاف ذلك، يتم قياس جميع المواصفات عند مدخل 120 فولت، والحمل المقدر، ودرجة حرارة محيطة تبلغ 25 درجة مئوية. | |||
|
2. الحالات الافتراضية:
جهد الخرج هو معدل جهد التيار المستمر. تردد الإخراج هو 5.2 كيلو هرتز. |
||||
| 3. يتوافق برنامج تشغيل LED مع متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | ||||
|
|
|
|
|
المواصفات الميكانيكية
1. كابل الإدخال 3*16AWG، كابل أسود (L)، كابل أبيض (N)، كابل أخضر (G).
2. كابل الإخراج 2*16AWG، كابل أحمر (+) إلى الجانب الموجب (+)، كابل أسود (-) إلى الجانب السالب (-).
3. يرجى التأكد من توصيل هذه العناصر بشكل صحيح، وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف.
4. لا يوجد تعتيم، مع هوائي خارجي.
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 4 |
| 13أ | 6 | |
| 16أ | 7 | |
| 20 أمبير | 9 | |
| 25 أمبير | 22 | |
| عندما يكون جهد الإدخال 230 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 8 |
| 13أ | 11 | |
| 16أ | 14 | |
| 20 أمبير | 17 | |
| 25 أمبير | 22 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | مستوى | عدد سائق LED |
| نوع C | 10 أمبير | 10 |
| 13أ | 13 | |
| 16أ | 16 | |
| 20 أمبير | 20 | |
| 25 أمبير | 26 | |
ملحوظة
:
①الكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C موصى بها بناءً على الحد الأقصى لدرجة الحرارة المحيطة وهي 50 درجة مئوية
②يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر للإدخال، ودرجة الحرارة المحيطة، وخصائص الرحلة
منحنى.
مخطط توصيل التعتيم
الاستخدام الموضوعي:
عملية استخدام CASAMBI:
