مشغل LED بجهد ثابت غير قابل للتعتيم، مصابيح LED 12 فولت 24 فولت 30 واط للبيع
هذا مزود طاقة LED بجهد ثابتيتميز هذا المزود بوضع غير قابل للتعتيم وتصميم هيكل كامل من الألومنيوم. يتمتع بكفاءة تشغيل تصل إلى 84.5% وضمان طويل للغاية لمدة 7 سنوات، وهو حاصل على شهادة UL ويتم تسويقه بشكل أساسي في منطقة أمريكا الشمالية.
المواصفات
| الطراز | SMT-12030-ND-A | SMT-24030-ND-A | SMT-48030-ND-A | |
| الشهادة | UL / cUL / FCC / الفئة P / النوع HL / الفئة 2 | |||
| الخرج | الجهد المستمر | 12 فولت | 24 فولت | 48 فولت |
| سماحية الجهد | ±5% | ±3% | ±2% | |
| تنظيم الجهد | ≤0.5% | ≤0.5% | ≤0.5% | |
| تنظيم الحمل | ≤2% | ≤1% | ≤1% | |
| التيار المقنن | 2.5 أمبير | 1.25 أمبير | 0.63 أمبير | |
| القدرة المقننة | 30 واط | |||
| تموج الجهد | 500mVp-p | 400mVp-p | 350mVp-p | |
| جهد التجاوز | ||||
| الإدخال | نطاق الجهد | 100-277VAC | ||
| نطاق التردد | 47 - 63Hz | |||
| معامل القدرة (النموذجي) عند الحمل الكامل | >0.98@120VAC >0.95@120VAC |
>0.98@120VAC >0.95@120VAC |
>0.98@120VAC >0.95@120VAC |
|
| التشوه التوافقي الكلي (النموذجي) عند الحمل الكامل | ||||
| الكفاءة (النموذجية) عند الحمل الكامل | ≥79%@120VAC ≥80.5%@277VAC |
≥81%@120VAC ≥83.5%@277VAC |
≥83.5%@120VAC ≥84.5%@277VAC |
|
| تيار التيار المتردد (الحد الأقصى) | ≤0.4A @120VAC ≤0.16A@277VAC | |||
| تيار الاندفاع (النموذجي) | 25A,120us@50%Ipeak 120VAC 60A,136us@50%Ipeak 277VAC | |||
| تيار التسرب | ||||
| الحماية | قصر الدائرة | وضع التقطع، يمكن الاستعادة تلقائيًا بعد إزالة الحالة غير الطبيعية | ||
| الحمل الزائد | ≥120%، وضع التيار الثابت، الاستعادة التلقائية بعد الاستثناء | |||
| ارتفاع درجة الحرارة | عندما تتجاوز درجة الحرارة المحيطة 55℃ ±5℃، يتم إيقاف تشغيل الخرج | |||
| البيئة | درجة حرارة التشغيل | -40~+40℃ (انظر منحنى التخفيض أدناه) | ||
| رطوبة التشغيل | 20 - 95% رطوبة نسبية، بدون تكاثف | |||
| درجة حرارة التخزين، الرطوبة | -40-+80℃، 10 - 95% رطوبة نسبية بدون تكاثف | |||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50℃) | |||
| الاهتزاز | 10 ~ 500Hz، 5G لمدة 12 دقيقة/دورة، محاور X Y Z لمدة 72 دقيقة لكل محور | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 CAN/CSA-C22.2 رقم 250.13 | ||
| جهد التحمل | I/P-O/P:1.88KVac; I/P-FG::1.88KVac; O/P-FG:0.5KVac | |||
| مقاومة العزل | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% رطوبة نسبية | |||
| اختبار مناعة الاندفاعات الكهربائية | خط طاقة التيار المتردد: الوضع التفاضلي 2KV، الوضع المشترك 4KV | |||
| مناعة التوافق الكهرومغناطيسي | لا تطلب FCC/ICES إجراء هذا الاختبار | |||
| انبعاثات التوافق الكهرومغناطيسي | FCC الجزء 15 القسم الفرعي B؛ ANSI C63.4:2017؛ ICES-005 الإصدار 5 | |||
| أخرى | الوزن الصافي | 0.45kg | ||
| الأبعاد | 166.9*61.4*25.5mm(الطول*العرض*الارتفاع) | |||
| التغليف | 415*230*170mm 20 قطعة / صندوق كرتوني | |||
| ملاحظات | 1. جميع المعلمات التي لم يُذكر خلاف ذلك بشكل خاص يتم قياسها عند دخل 120VAC، والحمل المقنن ودرجة حرارة محيطة تبلغ 25℃. | |||
| 2. التسامح: يشمل تسامح الإعداد وتنظيم الحمل. | ||||
| 3. يُعتبر مصدر الطاقة مكوّناً سيتم تشغيله بالاقتران مع الجهاز النهائي. بما أن أداء EMC سيتأثر بالتركيب الكامل، يجب على مصنّعي الجهاز النهائي إعادة تأهيل توجيه EMC على التركيب الكامل مرة أخرى. |
||||
| 4. الحالات الافتراضية: منحنى التعتيم هو منحنى gamma2.2. | ||||
| 5. فيما يتعلق بأنواع أحمال مشغل LED حيث يفي المشغل بمتطلبات انبعاثات التوافقيات وفق ANSI C82.77-10. | ||||
|
|
 |
 |
 |

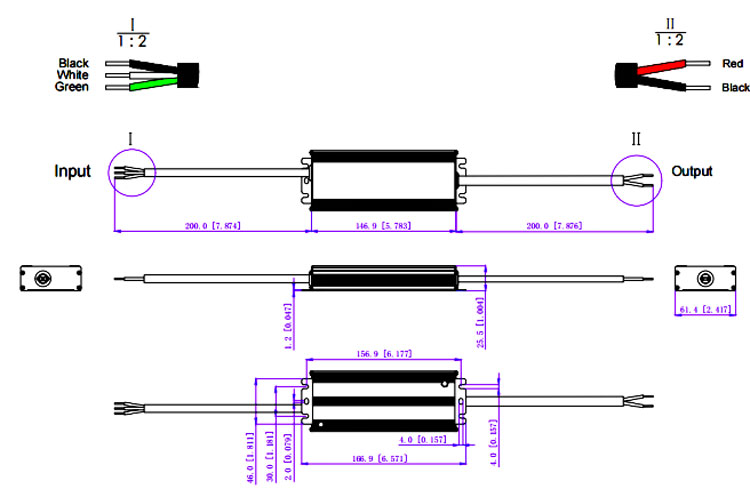

المواصفات الميكانيكية
توصية MCB：
| عندما يكون جهد الدخل 120Vac، يكون عدد مشغلات LED المطابقة لقواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| عندما يكون جهد الإدخال 277Vac، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
ملاحظة：
1. يُوصى بكميات مشغلات LED المتصلة على النوع C أعلاه بناءً على أن أقصى درجة حرارة محيطة هي 50 °C
2. يجب اختيار القاطع وفقًا لجهد الإدخال المقنن، وتيار الإدخال المقنن، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
تشغيل التعتيم
المنتجات ذات الصلة
|

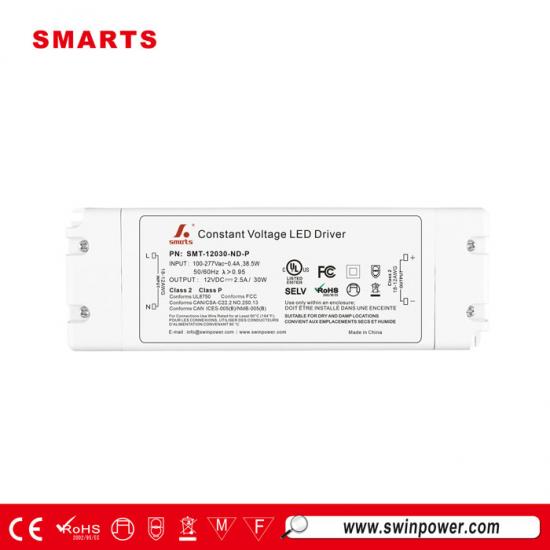

هذا مصدر طاقة LED غير قابل للتعتيم بقدرة 30 واطيتميز بتصميم متكامل مع علبة توصيل وغطاء معدني كامل، مما يضمن تبديدًا ممتازًا للحرارة، ويأتي مع ضمان لمدة 7 سنوات.
