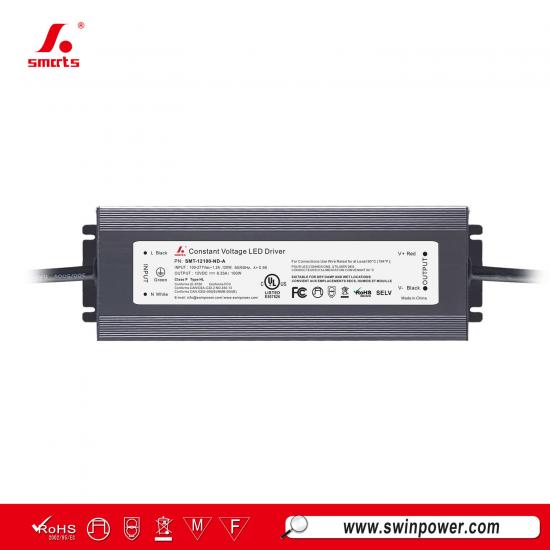

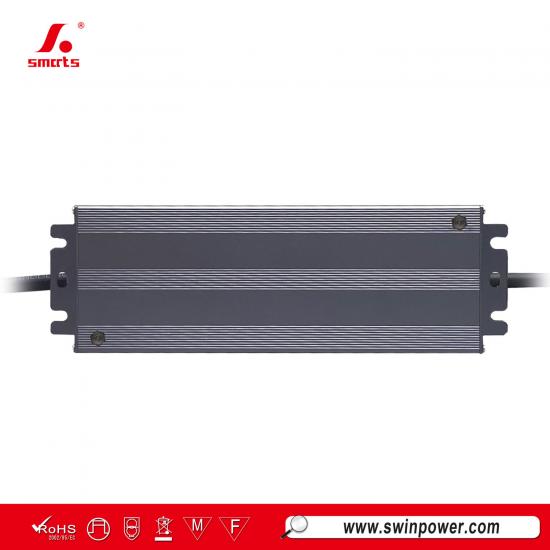

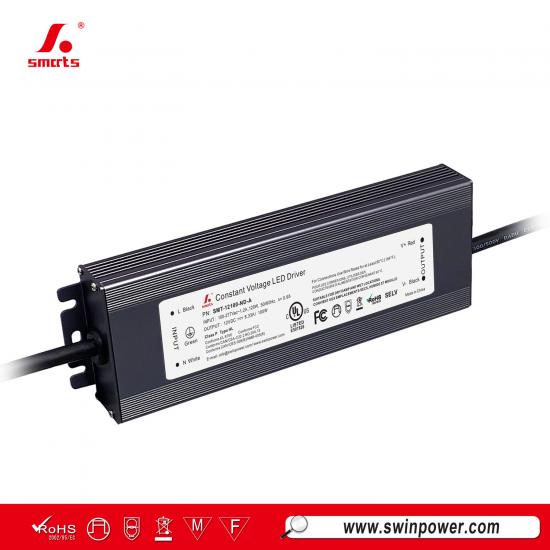

مشغل LED بجهد ثابت 12 فولت 24 فولت بقدرة 100 واط مقاوم للماء بمعيار IP67 وغير قابل للتعتيم لإضاءة LED
يعمل في وضع الجهد الثابت مع نطاق إدخال يتراوح بين 100–277 فولت تيار متردد، هذا مصدر طاقة LED بقدرة 100 واط غير قابل للتعتيميتميز بكفاءة تصل إلى 91% ويحتوي على تصميم هيكل كامل من الألومنيوم. مدعوم بضمان لمدة 7 سنوات، وهو مناسب للتركيب والاستخدام في مشاريع إضاءة LED الداخلية والخارجية على حد سواء.
المواصفات
| الطراز | SMT-12100-ND-A | SMT-24100-ND-A | SMT-48100-ND-A | |
| الشهادة | UL / cUL / FCC / الفئة P / النوع HL | |||
| الخرج | جهد التيار المستمر | 12V | 24V | 48V |
| سماحية الجهد | ±4% | ±4% | ±2% | |
| تنظيم الجهد | ≤0.5% | ≤0.5% | ≤0.5% | |
| تنظيم الحمل | ≤4% | ≤4% | ≤2% | |
| التيار المقنن | 8.33A | 4.17A | 2.08A | |
| القدرة المقننة | 100W | |||
| تموج الجهد | 400mVp-p | 296mVp-p | 176mVp-p | |
| جهد التجاوز | ||||
| الإدخال | نطاق الجهد | 100-277VAC | ||
| نطاق التردد | 47 - 63Hz | |||
| معامل القدرة (النموذجي) عند الحمل الكامل | >0.98@120VAC >0.96@277VAC |
>0.98@120VAC >0.96@277VAC |
>0.98@120VAC >0.96@277VAC |
|
| التشوه التوافقي الكلي (النموذجي) عند الحمل الكامل | ||||
| الكفاءة (النموذجية) عند الحمل الكامل | ≥88.0%@120VAC ≥91.4%@277VAC |
≥88.4%@120VAC ≥92.0%@277VAC |
≥89.2%@120VAC ≥91.8%@277VAC |
|
| تيار التيار المتردد (الحد الأقصى) | ≤1.1A @120VAC ≤0.43A@277VAC | |||
| تيار الاندفاع (النموذجي) | 51A@50%Ipeak 208us @120VAC، 118A@50%Ipeak 452us @277VAC. | |||
| تيار التسرب | ||||
| الحماية | قصر الدائرة | وضع التوقف والاستئناف (Hiccup)، يمكن استعادته تلقائياً بعد إزالة الحالة غير الطبيعية | ||
| الحمل الزائد | ≥120%، وضع التيار الثابت، استعادة تلقائية بعد العطل | |||
| ارتفاع درجة الحرارة | عندما تتجاوز درجة الحرارة المحيطة 55℃ ±5℃، يتم إيقاف تشغيل الخرج | |||
| البيئة | درجة حرارة التشغيل | -40~+40℃ (انظر منحنى خفض القدرة أدناه) | ||
| رطوبة التشغيل | 20 - 95%RH بدون تكاثف | |||
| درجة حرارة التخزين، الرطوبة | -40 ~ +80℃، 10 - 95% رطوبة نسبية RH بدون تكاثف | |||
| معامل درجة الحرارة | ±0.03%/℃ (0 - 50℃) | |||
| الاهتزاز | 10 ~ 500Hz، 5G لمدة 12 دقيقة/دورة، محاور X وY وZ لمدة 72 دقيقة لكل منها | |||
| السلامة والتوافق الكهرومغناطيسي EMC | معايير السلامة | UL8750 CAN/CSA-C22.2 No.250.13 | ||
| جهد التحمل | I/P-O/P:1.88KVac؛ I/P-FG:1.88KVac؛ O/P-FG:0.5KVac | |||
| مقاومة العزل | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | |||
| اختبار مقاومة الاندفاع | خط طاقة التيار المتردد: الوضع التفاضلي 2KV، الوضع المشترك 4KV | |||
| حصانة EMC | لا تطلب FCC/ICES إجراء هذا الاختبار | |||
| انبعاثات EMC | FCC الجزء 15 القسم الفرعي B؛ ANSI C63.4:2017؛ ICES-005 الإصدار 5 | |||
| أخرى | الوزن الصافي | 0.56KG | ||
| الأبعاد | 188*61.4*25.5mm (الطول*العرض*الارتفاع) | |||
| التغليف | 415*230*170mm 20 قطعة / كرتون | |||
| ملاحظات | 1. جميع المعلمات التي لم يُذكر خلاف ذلك بشكل خاص يتم قياسها عند دخل 120VAC، والحمل المقنن، ودرجة حرارة محيطة 25℃. | |||
| 2. التسامح: يشمل تفاوت الإعداد وتنظيم الحمل. | ||||
| 3. يُعتبر مصدر الطاقة مكوّناً سيتم تشغيله بالاقتران مع المعدات النهائية. نظراً لأن أداء EMC سيتأثر بالتركيب الكامل، يجب على مصنّعي المعدات النهائية إعادة تأهيل متطلبات توجيه EMC على التركيب الكامل مرة أخرى. |
||||
| 4. فيما يتعلق بأنواع أحمال مشغلات LED التي يحقق فيها المشغل متطلبات الانبعاثات التوافقية الخاصة بـ ANSI C82.77-10. | ||||
|
|
 |
 |
 |

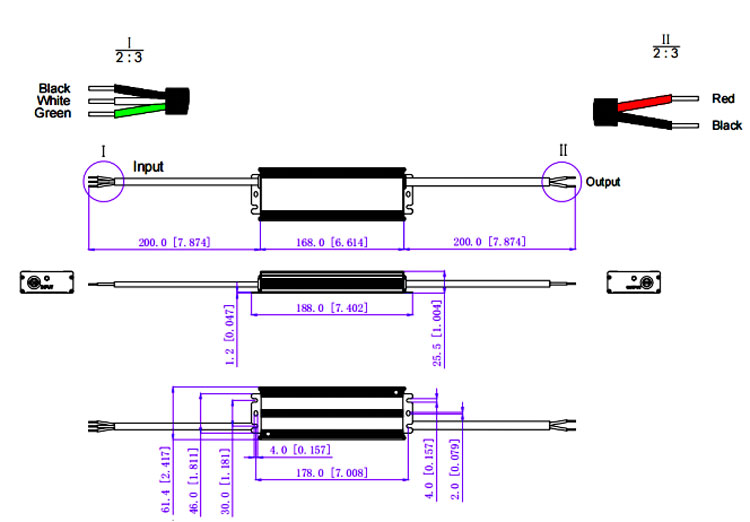

المواصفات الميكانيكية
توصية قاطع الدائرة المصغر MCB：
| عندما يكون جهد الإدخال 120Vac، يكون عدد مشغلات LED المطابقة لقواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| عندما يكون جهد الإدخال 277Vac، يكون عدد مشغلات LED المطابقة لقواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
ملاحظة：
1. يُوصى بكميات مشغلات LED المذكورة أعلاه المتصلة بالنوع C بناءً على أن الحد الأقصى لدرجة الحرارة المحيطة هو 50 °C
2. يجب اختيار القاطع وفقًا لجهد الإدخال المقنن، وتيار الإدخال المقنن، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
