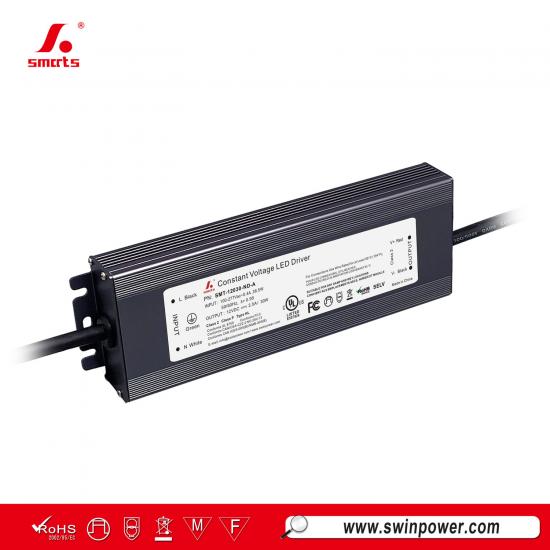

مشغل LED بجهد ثابت غير قابل للتعتيم، مصابيح LED بقدرة 12 فولت 24 فولت 30 واط للبيع
هذا مصدر طاقة LED بجهد ثابتيتميز هذا المنتج بوضع غير قابل للتعتيم وتصميم هيكل كامل من الألومنيوم. يتمتع بكفاءة تشغيل تصل إلى 84.5% وضمان طويل بشكل استثنائي لمدة 7 سنوات، وهو حاصل على شهادة UL ويتم تسويقه بشكل أساسي في منطقة أمريكا الشمالية.
المواصفات
| الطراز | SMT-12030-ND-A | SMT-24030-ND-A | SMT-48030-ND-A | |
| الشهادة | UL / cUL / FCC / الفئة P / النوع HL / الفئة 2 | |||
| الخرج | جهد التيار المستمر | 12 فولت | 24 فولت | 48 فولت |
| سماحية الجهد | ±5% | ±3% | ±2% | |
| تنظيم الجهد | ≤0.5% | ≤0.5% | ≤0.5% | |
| تنظيم الحمل | ≤2% | ≤1% | ≤1% | |
| التيار المقنن | 2.5 أمبير | 1.25 أمبير | 0.63 أمبير | |
| القدرة المقننة | 30 واط | |||
| تموج الجهد | 500mVp-p | 400mVp-p | 350mVp-p | |
| جهد التجاوز | ||||
| الإدخال | نطاق الجهد | 100-277VAC | ||
| نطاق التردد | 47 - 63Hz | |||
| معامل القدرة (النموذجي) عند الحمل الكامل | >0.98@120VAC >0.95@120VAC |
>0.98@120VAC >0.95@120VAC |
>0.98@120VAC >0.95@120VAC |
|
| التشوه التوافقي الكلي (النموذجي) عند الحمل الكامل | ||||
| الكفاءة (النموذجية) عند الحمل الكامل | ≥79%@120VAC ≥80.5%@277VAC |
≥81%@120VAC ≥83.5%@277VAC |
≥83.5%@120VAC ≥84.5%@277VAC |
|
| تيار التيار المتردد (الحد الأقصى) | ≤0.4A @120VAC ≤0.16A@277VAC | |||
| تيار الاندفاع (النموذجي) | 25A,120us@50%Ipeak 120VAC 60A,136us@50%Ipeak 277VAC | |||
| تيار التسرب | ||||
| الحماية | قصر الدائرة | وضع التقطع، يمكن الاستعادة تلقائياً بعد إزالة الحالة غير الطبيعية | ||
| الحمل الزائد | ≥120%، وضع التيار الثابت، الاستعادة التلقائية بعد انتهاء العطل | |||
| ارتفاع درجة الحرارة | عندما تتجاوز درجة الحرارة المحيطة 55℃ ±5℃، يتم إيقاف تشغيل الخرج | |||
| البيئة | درجة حرارة التشغيل | -40~+40℃ (انظر منحنى خفض القدرة أدناه) | ||
| رطوبة التشغيل | 20 - 95% رطوبة نسبية، غير متكثفة | |||
| درجة حرارة التخزين، الرطوبة | -40-+80℃، 10 - 95% رطوبة نسبية غير متكثفة | |||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50℃) | |||
| الاهتزاز | 10 ~ 500Hz، 5G لمدة 12 دقيقة/دورة، محاور X Y Z لمدة 72 دقيقة لكل منها | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 CAN/CSA-C22.2 No.250.13 | ||
| جهد التحمل | I/P-O/P:1.88KVac؛ I/P-FG::1.88KVac؛ O/P-FG:0.5KVac | |||
| مقاومة العزل | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% رطوبة نسبية | |||
| اختبار مناعة الاندفاعات | خط طاقة التيار المتردد: الوضع التفاضلي 2KV، الوضع المشترك 4KV | |||
| مناعة التوافق الكهرومغناطيسي | لا تطلب FCC/ICES إجراء هذا الاختبار | |||
| انبعاثات التوافق الكهرومغناطيسي | FCC الجزء 15 القسم الفرعي B؛ ANSI C63.4:2017؛ ICES-005 الإصدار 5 | |||
| أخرى | الوزن الصافي | 0.45kg | ||
| الأبعاد | 166.9*61.4*25.5mm(الطول*العرض*الارتفاع) | |||
| التعبئة | 415*230*170mm 20 قطعة / كرتون | |||
| ملاحظات | 1. جميع المعلمات التي لم يُذكر خلاف ذلك بشكل خاص يتم قياسها عند دخل 120VAC، والحمل المقنن ودرجة حرارة محيطة 25℃. | |||
| 2. التسامح: يشمل تفاوت الإعداد وتنظيم الحمل. | ||||
| 3. يُعتبر مصدر الطاقة مكونًا سيتم تشغيله مع المعدات النهائية. نظرًا لأن أداء التوافق الكهرومغناطيسي سيتأثر بالتركيب الكامل، يجب على مصنعي المعدات النهائية إعادة تأهيل متطلبات توجيه التوافق الكهرومغناطيسي للتركيب الكامل مرة أخرى. |
||||
| 4. الحالات الافتراضية: منحنى التعتيم هو منحنى جاما 2.2. | ||||
| 5. فيما يتعلق بأنواع أحمال مشغلات LED التي يفي فيها المشغل بمتطلبات انبعاثات التوافقيات الخاصة بـ ANSI C82.77-10. | ||||
|
|
 |
 |
 |
المواصفات الميكانيكية
توصية قاطع الدائرة المصغر MCB：
| عندما يكون جهد الإدخال 120Vac، يكون عدد مشغلات LED المتوافقة مع قواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| عندما يكون جهد الإدخال 277Vac، يكون عدد مشغلات LED المطابقة لقواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
ملاحظة：
1. يوصى بأن تكون الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C مبنية على أن أقصى درجة حرارة محيطة هي 50 °C
2. يجب اختيار القاطع وفقًا لجهد الإدخال المقنن، وتيار الإدخال المقنن، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
