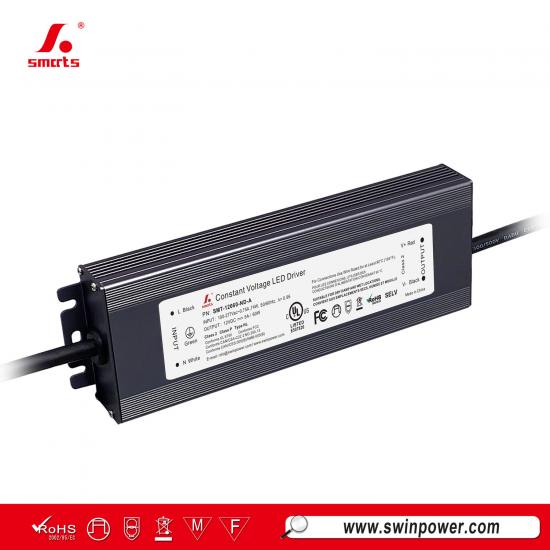

مصدر طاقة مشغل LED مقاوم للماء وغير قابل للتعتيم بقدرة 60 واط وجهد 12 فولت 24 فولت لإضاءة LED
هذا 60 واط مصدر طاقة LED غير قابل للتعتيميعمل هذا المنتج في وضع الجهد الثابت، مع كفاءة تصل إلى 87% ويتميز بآليات حماية متعددةضد الدوائر القصيرة وارتفاع الحرارة والأحمال الزائدة. وهو متوافق مع لوائح سلامة الإضاءة العالمية ويأتي مع ضمان استثنائي لمدة 7 سنوات.
المواصفات
| الطراز | SMT-12060-ND-A | SMT-24060-ND-A | SMT-48060-ND-A | |
| الشهادة | UL / cUL / FCC / الفئة P / النوع HL / الفئة 2 | |||
| الخرج | جهد التيار المستمر | 12V | 24V | 48V |
| سماحية الجهد | ±5% | ±3% | ±2% | |
| تنظيم الجهد | ≤0.5% | ≤0.5% | ≤0.5% | |
| تنظيم الحمل | ≤2% | ≤1% | ≤1% | |
| التيار المقنن | 5A | 2.5A | 1.25A | |
| القدرة المقننة | 60W | |||
| تموج الجهد | 500mVp-p | 450mVp-p | 450mVp-p | |
| جهد التجاوز | ||||
| الإدخال | نطاق الجهد | 100-277VAC | ||
| نطاق التردد | 47 - 63Hz | |||
| معامل القدرة (النموذجي) عند الحمل الكامل | >0.98@120VAC >0.97@277VAC |
>0.98@120VAC >0.97@277VAC |
>0.98@120VAC >0.97@277VAC |
|
| التشوه التوافقي الكلي (النموذجي) عند الحمل الكامل | ||||
| الكفاءة (النموذجية) عند الحمل الكامل | ≥84%@120VAC ≥85%@277VAC |
≥84%@120VAC ≥86%@277VAC |
≥85%@120VAC ≥87%@277VAC |
|
| تيار متردد (الحد الأقصى) | ≤0.75A @120VAC ≤0.3A@277VAC | |||
| تيار الاندفاع (النموذجي) | 31.6A,152us@50%Ipeak 120VAC 76.8A,156us@50%Ipeak 277VAC | |||
| تيار التسرب | ||||
| الحماية | قصر الدائرة | وضع التقطع، يمكن الاستعادة تلقائيًا بعد إزالة الحالة غير الطبيعية | ||
| الحمل الزائد | ≥120%، وضع التيار الثابت، الاستعادة التلقائية بعد العطل | |||
| ارتفاع درجة الحرارة | عندما تتجاوز درجة الحرارة المحيطة 55℃ ±5℃، يتم إيقاف تشغيل الخرج | |||
| البيئة | درجة حرارة التشغيل | -40~+40℃ (انظر منحنى خفض التصنيف أدناه) | ||
| رطوبة التشغيل | 20 - 95% رطوبة نسبية بدون تكاثف | |||
| درجة حرارة التخزين، الرطوبة | -40 ~ +80℃، 10 - 95% رطوبة نسبية بدون تكاثف | |||
| معامل درجة الحرارة | ±0.03%/℃ (0 - 50℃) | |||
| الاهتزاز | 10 ~ 500 هرتز، 5G لمدة 12 دقيقة/دورة، المحاور X وY وZ لمدة 72 دقيقة لكل منها | |||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 CAN/CSA-C22.2 رقم 250.13 | ||
| جهد التحمل | I/P-O/P:1.88 كيلو فولت تيار متردد؛ I/P-FG::1.88 كيلو فولت تيار متردد؛ O/P-FG:0.5 كيلو فولت تيار متردد | |||
| مقاومة العزل | I/P-O/P:100 ميجا أوم / 500VDC / 25℃ / 70% رطوبة نسبية | |||
| اختبار مقاومة الاندفاعات | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت، الوضع المشترك 4 كيلو فولت | |||
| حصانة التوافق الكهرومغناطيسي | لا يطلب FCC/ICES إجراء هذا الاختبار | |||
| انبعاثات التوافق الكهرومغناطيسي | FCC الجزء 15 القسم الفرعي B؛ ANSI C63.4:2017؛ ICES-005 الإصدار 5 | |||
| أخرى | الوزن الصافي | 0.5 كجم | ||
| الأبعاد | 188*61.4*25.5 مم (الطول*العرض*الارتفاع) | |||
| التعبئة | 415*230*170 مم 20 قطعة / كرتون | |||
| ملاحظات | 1. جميع المعلمات التي لم يُذكر خلاف ذلك بشكل خاص يتم قياسها عند دخل 120VAC، والحمل المقنن ودرجة حرارة محيطة 25℃. | |||
| 2. التسامح: يشمل تفاوت الإعداد وتنظيم الحمل. | ||||
| 3. يُعتبر مزود الطاقة مكونًا سيتم تشغيله بالاشتراك مع الجهاز النهائي. نظرًا لأن أداء التوافق الكهرومغناطيسي سيتأثر بالتركيب الكامل، يجب على مصنّعي المعدات النهائية إعادة تأهيل متطلبات توجيه التوافق الكهرومغناطيسي على التركيب الكامل مرة أخرى. |
||||
| 4. الحالات الافتراضية: منحنى التعتيم هو منحنى جاما 2.2. | ||||
| 5. فيما يتعلق بأنواع أحمال مشغلات LED التي يفي فيها المشغل بمتطلبات الانبعاثات التوافقية الخاصة بـ ANSI C82.77-10. | ||||
|
|
 |
 |
 |
المواصفات الميكانيكية
توصية قاطع الدائرة المصغر MCB：
| عندما يكون جهد الإدخال 120Vac، فإن عدد مشغلات LED المتوافقة مع قواطع الدائرة يكون كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| عندما يكون جهد الإدخال 277Vac، يكون عدد مشغلات LED المطابقة لقواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C | 10A | 45 |
| 13A | 58 | |
| 16A | 72 | |
| 20A | 89 | |
| 25A | 112 | |
ملاحظة：
1. الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C موصى بها بناءً على أن الحد الأقصى لدرجة الحرارة المحيطة هو 50 °C
2. يجب اختيار القاطع وفقًا لجهد الإدخال المقنن، وتيار الإدخال المقنن، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
عملية التعتيم
المنتجات ذات الصلة
|

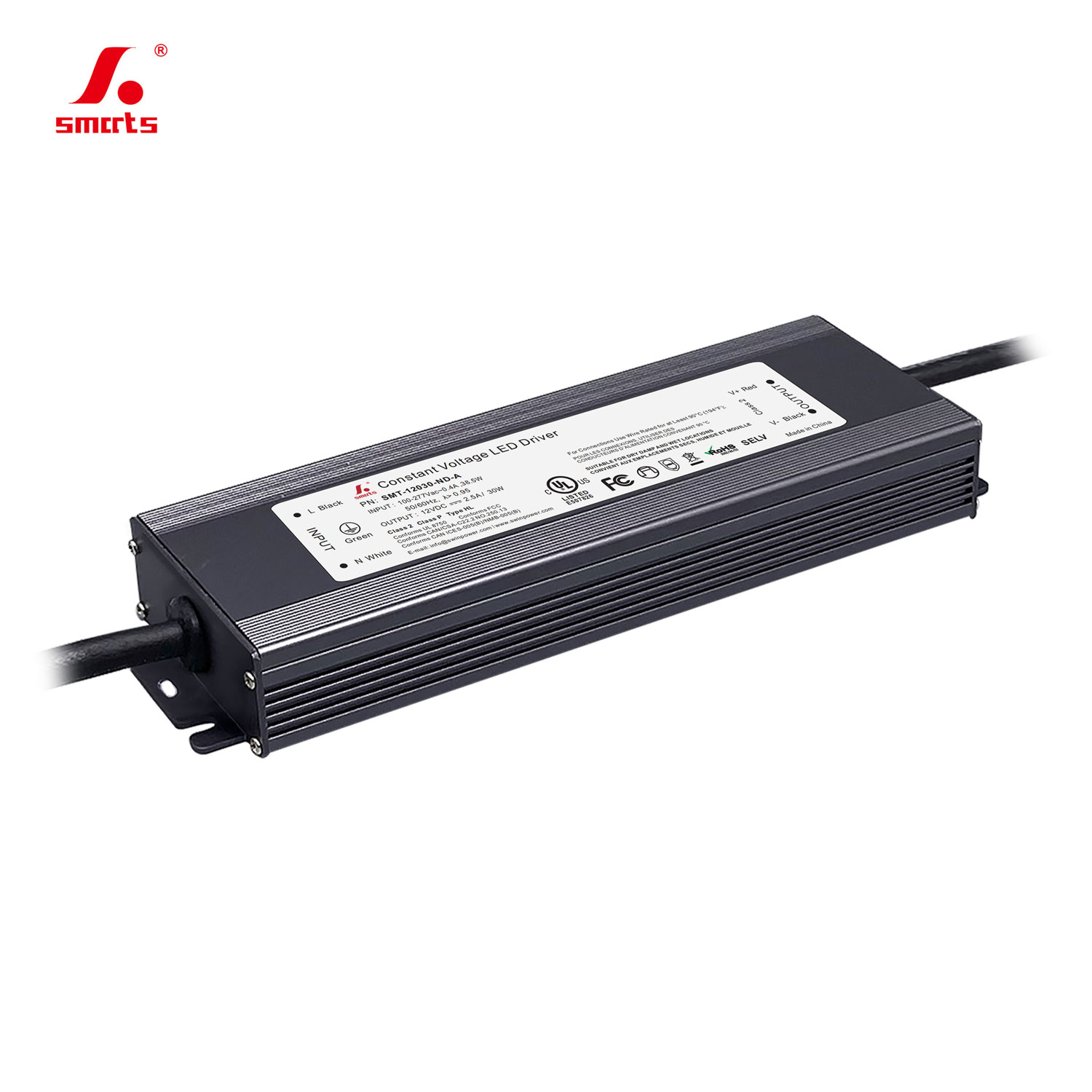

هذا المنتج، الموجود في غلاف كامل من سبائك الألومنيوم، وهو مزود طاقة LED بقدرة 30W (12V/24V)بجهد ثابتمناسب بشكل مثالي للاستخدام في مشاريع إضاءة LED الخارجية والمناطق الرطبة. هذا المنتج حاصل على شهادة UL ويتم تسويقه بشكل أساسي في منطقة أمريكا الشمالية.
