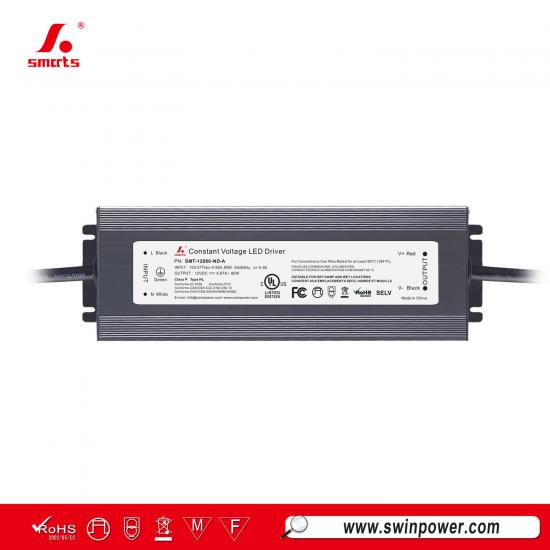

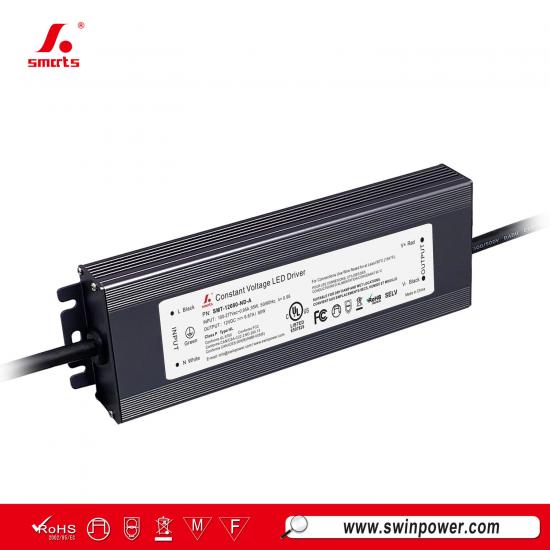

100-277VAC مزود طاقة LED بجهد ثابت 12 فولت 24 فولت 96 واط غير قابل للتعتيم لشريط LED

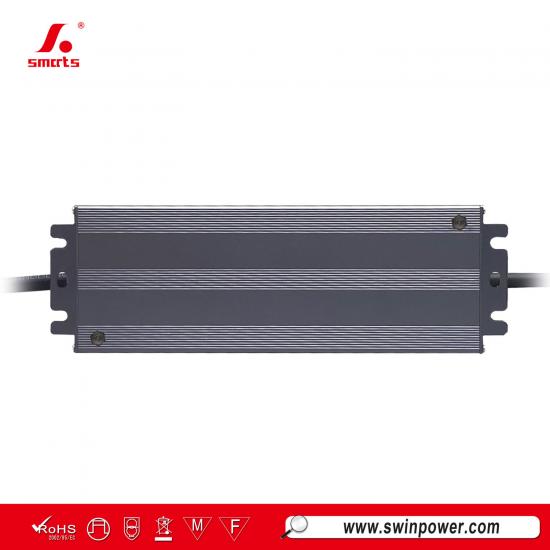

هذا مزود طاقة LED غير قابل للتعتيميتميز بهيكل من الألومنيوم مع تصنيف مقاومة للماء IP67 وتبديد ممتاز للحرارة. يدمج وظائف حماية متعددة — بما في ذلك الحماية من القصر وارتفاع درجة الحرارة والحمل الزائد — ويتمتع بكفاءة تشغيل تصل إلى 91%. حاصل على شهادة UL، ويتوافق مع لوائح السلامة العالمية للإضاءة ويتم تسويقه بشكل أساسي في منطقة أمريكا الشمالية.
المواصفات
| الطراز | SMT-24096-ND-A | SMT-48096-ND-A | |
| الشهادة | UL / cUL / FCC / الفئة P / النوع HL / الفئة 2 | ||
| الخرج | الجهد المستمر | 24V | 48V |
| سماحية الجهد | ±4% | ±2% | |
| تنظيم الجهد | ≤0.5% | ≤0.5% | |
| تنظيم الحمل | ≤4% | ≤2% | |
| التيار المقنن | 4A | 2A | |
| القدرة المقننة | 96W | ||
| تموج الجهد | 296mVp-p | 176mVp-p | |
| جهد التجاوز | |||
| الدخل | نطاق الجهد | 100-277VAC | |
| نطاق التردد | 47 - 63Hz | ||
| معامل القدرة (النموذجي) عند الحمل الكامل | >0.98@120VAC | >0.98@120VAC | |
| >0.96@277VAC | >0.96@277VAC | ||
| إجمالي التشوه التوافقي (النموذجي) عند الحمل الكامل | |||
| الكفاءة (النموذجية) عند الحمل الكامل | ≥88.4%@120VAC | ≥89.2%@120VAC | |
| ≥92.0%@277VAC | ≥91.8%@277VAC | ||
| تيار التيار المتردد (الحد الأقصى) | ≤1.0A @120VAC ≤0.43A@277VAC | ||
| تيار الاندفاع (النموذجي) | 51A@50%Ipeak 208us @120VAC، 118A@50%Ipeak 452us @277VAC. | ||
| تيار التسرب | |||
| الحماية | قصر الدائرة | وضع التوقف والاستئناف، يمكن الاستعادة تلقائيًا بعد إزالة الحالة غير الطبيعية | |
| الحمل الزائد | ≥120%، وضع التيار الثابت، الاستعادة التلقائية بعد العطل | ||
| ارتفاع درجة الحرارة | عندما تتجاوز درجة الحرارة المحيطة 55℃ ±5℃، يتم إيقاف تشغيل الخرج | ||
| البيئة | درجة حرارة التشغيل | -40~+40℃ (انظر منحنى خفض القدرة أدناه) | |
| رطوبة التشغيل | 20 - 95%RH دون تكاثف | ||
| درجة حرارة التخزين، الرطوبة | -40 ~ +80℃، 10 - 95% RH دون تكاثف | ||
| معامل درجة الحرارة | ±0.03%/℃(0 - 50℃) | ||
| الاهتزاز | 10 ~ 500Hz، 5G لمدة 12 دقيقة/دورة، محاور X Y Z لمدة 72 دقيقة لكل منها | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750 CAN/CSA-C22.2 No.250.13 | |
| جهد التحمل | I/P-O/P:1.88KVac؛ I/P-FG::1.88KVac؛ O/P-FG:0.5KVac | ||
| مقاومة العزل | I/P-O/P:100MΩ / 500VDC / 25℃ / 70% RH | ||
| اختبار مناعة الاندفاع | خط طاقة التيار المتردد: الوضع التفاضلي 2KV، الوضع المشترك 4KV | ||
| مناعة التوافق الكهرومغناطيسي | لا يطلب FCC/ICES هذا الاختبار | ||
| انبعاثات التوافق الكهرومغناطيسي | FCC الجزء 15 القسم الفرعي B؛ ANSI C63.4:2017؛ ICES-005 الإصدار 5 | ||
| أخرى | الوزن الصافي | 0.56KG | |
| الأبعاد | 188*61.4*25.5mm(الطول*العرض*الارتفاع) | ||
| التعبئة | 415*230*170mm 20 قطعة / CTN | ||
| ملاحظات | 1. جميع المعلمات التي لم يُذكر خلاف ذلك بشكل خاص يتم قياسها عند دخل 120VAC، والحمل المقنن ودرجة حرارة محيطة تبلغ 25℃. | ||
| 2. التسامح: يشمل تسامح الإعداد وتنظيم الحمل. | |||
| 3. يُعتبر مصدر الطاقة مكونًا سيتم تشغيله بالاقتران مع المعدات النهائية. نظرًا لأن | |||
| أداء EMC سيتأثر بالتركيب الكامل، يجب على مصنّعي المعدات النهائية | |||
| إعادة تأهيل توجيه EMC على التركيب الكامل مرة أخرى. | |||
| 4. فيما يتعلق بأنواع أحمال مشغل LED حيث يفي المشغل بمتطلبات انبعاثات التوافقيات الخاصة بـ ANSI C82.77-10. | |||
|
|
 |
 |
 |
المواصفات الميكانيكية
توصية MCB：
| عندما يكون جهد الدخل 120Vac، يكون عدد مشغلات LED المطابقة لقواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C | 10A | 18 |
| 13A | 23 | |
| 16A | 29 | |
| 20A | 35 | |
| 25A | 45 | |
| عندما يكون جهد الدخل 277Vac، يكون عدد مشغلات LED المطابقة لقواطع الدائرة كما يلي: | ||
| نوع MCB | المستوى | عدد مشغلات LED |
| النوع C | 10 أمبير | 45 |
| 13 أمبير | 58 | |
| 16 أمبير | 72 | |
| 20 أمبير | 89 | |
| 25 أمبير | 112 | |
ملاحظة：
1. يُوصى بأن تكون الكميات المذكورة أعلاه من مشغلات LED المتصلة بالنوع C مبنية على أن الحد الأقصى لدرجة الحرارة المحيطة هو 50 درجة مئوية
2. يجب اختيار القاطع وفقًا للجهد المقنن للإدخال، والتيار المقنن للإدخال، ودرجة الحرارة المحيطة، ومنحنى خصائص الفصل.
عملية التعتيم
