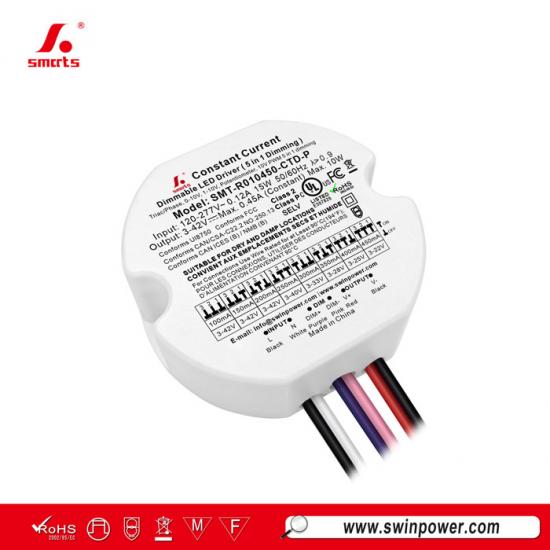

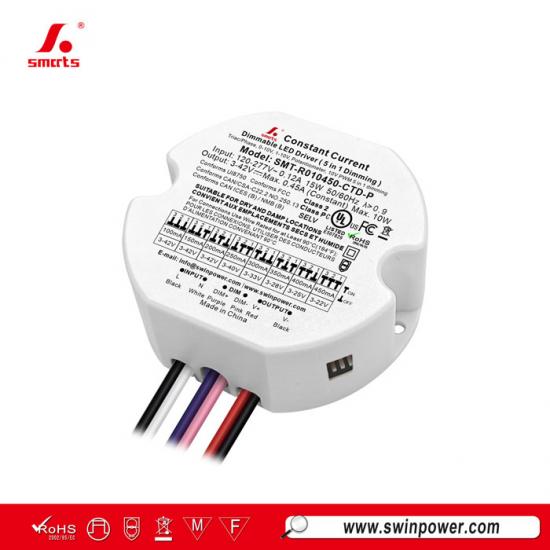

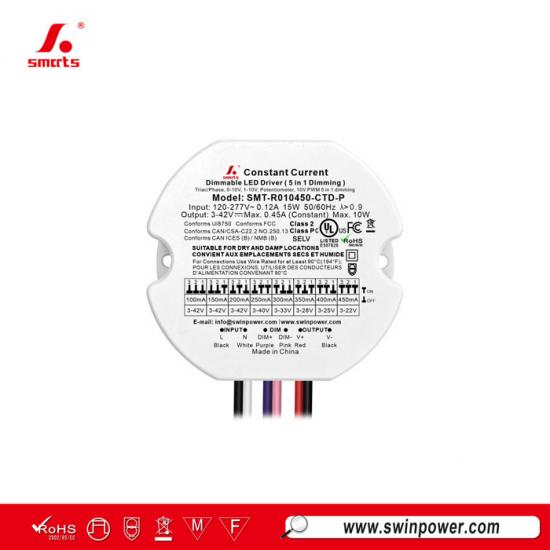

مصنعو مزود طاقة بتيار ثابت LED دائري الشكل بقدرة 10 وات و100 مللي أمبير - 450 مللي أمبير للاستخدام الداخلي
هذا مشغل LED بقدرة 10 وات يتميز بمعامل تصحيح قدرة (PFC) نشط مدمج ويدعم كلاً من التعتيم بتقنية TRIAC و0-10 فولت. يوفر نطاق تعتيم من 0 إلى 100% مع حد أدنى لمستوى التعتيم يبلغ 1% وهو مناسب للتركيب في المساحات الداخلية الضيقة.

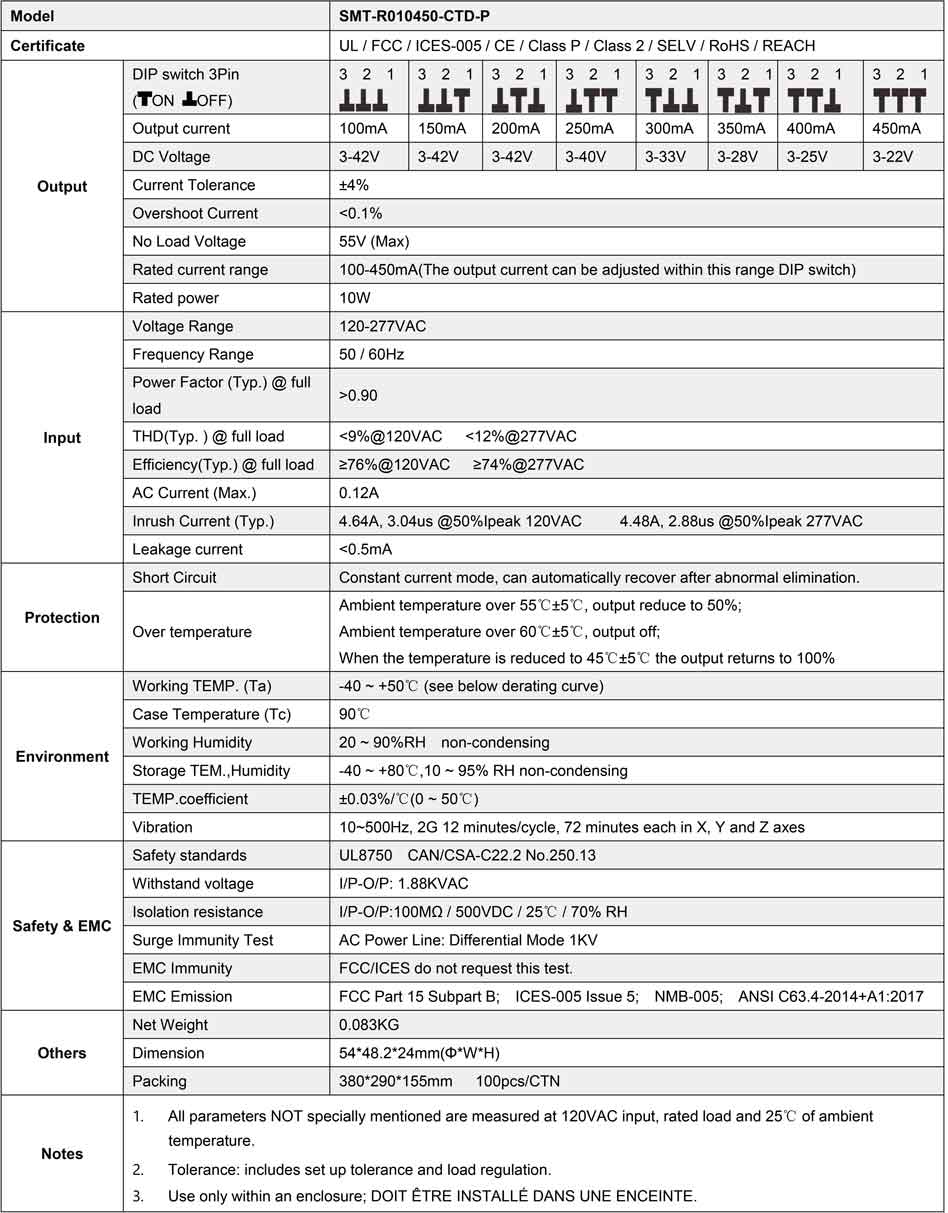

المواصفات
|
|
 |
 |
 |

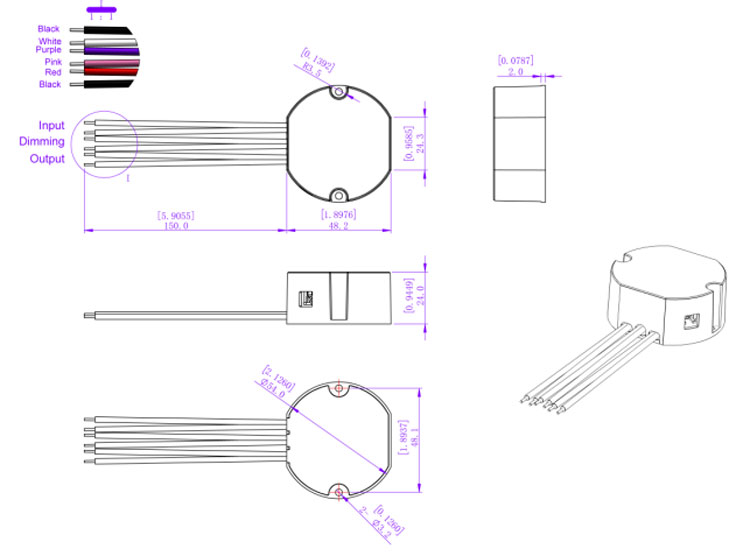

المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| CO4C | |
| سلك الإدخال | أسود (L) أبيض (N) (2*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2*22AWG) |
| سلك التعتيم | أرجواني (DIM+) وردي (DIM-) (2*22AWG) |
| ملاحظة: يرجى التأكد من توصيلها بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصائح هامة:
1. الحد الأقصى الموصى به لتيار الحمل (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل إخراج 1 مم²، الحد الأقصى الموصى به لتيار الحمل (أمبير) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. أي طلبات أخرى للكابلات، يمكننا تخصيصها.
عملية التعتيم
استخدام طريقتين للتعتيم في نفس الوقت، يجب أن تتأكد من أن إضاءة LED في أقصى سطوع لها، ثم يمكنك التشغيل باستخدام التعتيم الآخر؛
استخدام تعتيم واحد --- تعتيم TRIAC/قطع الطورg
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط طور التيار المتردد (L) عن طريق توصيل
مخفت إضاءة طور / Triac أوr نظام إضاءة.
2. العمل مع الطور الأمامي، MLV و الطور العكسي، ELV، مخفتات TRIAC أو نظام إضاءة.
3. الحد الأدنى للتحميل حوالي 10%
4. يرجى محاولة استخدام مخفتات إضاءة ذات قدرة تعادل على الأقل 2 ضعف قدرة خرج المشغل.
استخدام تعتيم واحد ---0-10/ 1-10V/ 10V PWM/ مقياس الجهد تعتيم
