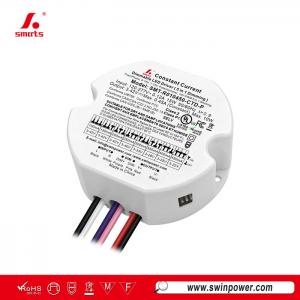

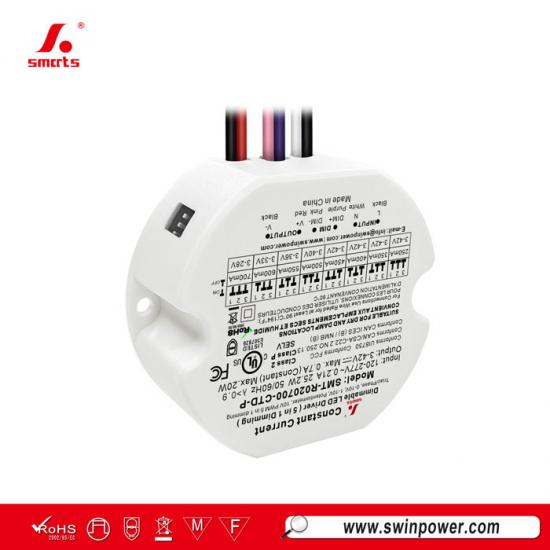

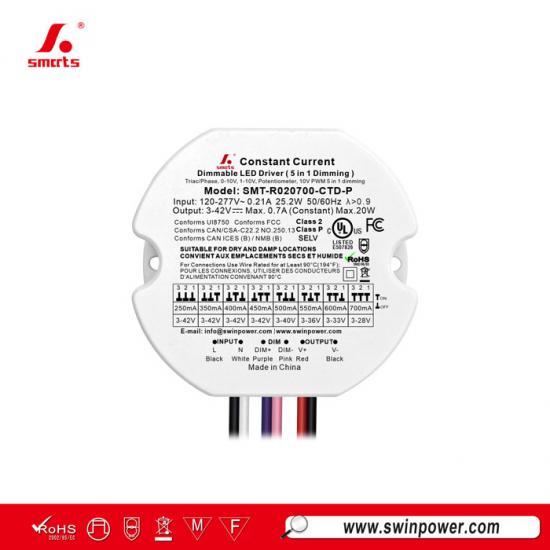

مشغل LED للتيار المستمر قابل للتعتيم بقوة 20 واط وبشكل دائري بتقنية TRIAC و 0 10V للاستخدام الداخلي
يتميز هذا مزود طاقة LED القابل للتعتيم 5 في 1 بهيكل بلاستيكي دائري ويوفر حماية من القصر الكهربائي وارتفاع درجة الحرارة. كما يعتمد على التبريد بالهواء الطبيعي لتبديد الحرارة بفعالية، ويتوافق مع معظم أجهزة تعتيم TRIAC و 0-10V المتوفرة في السوق.

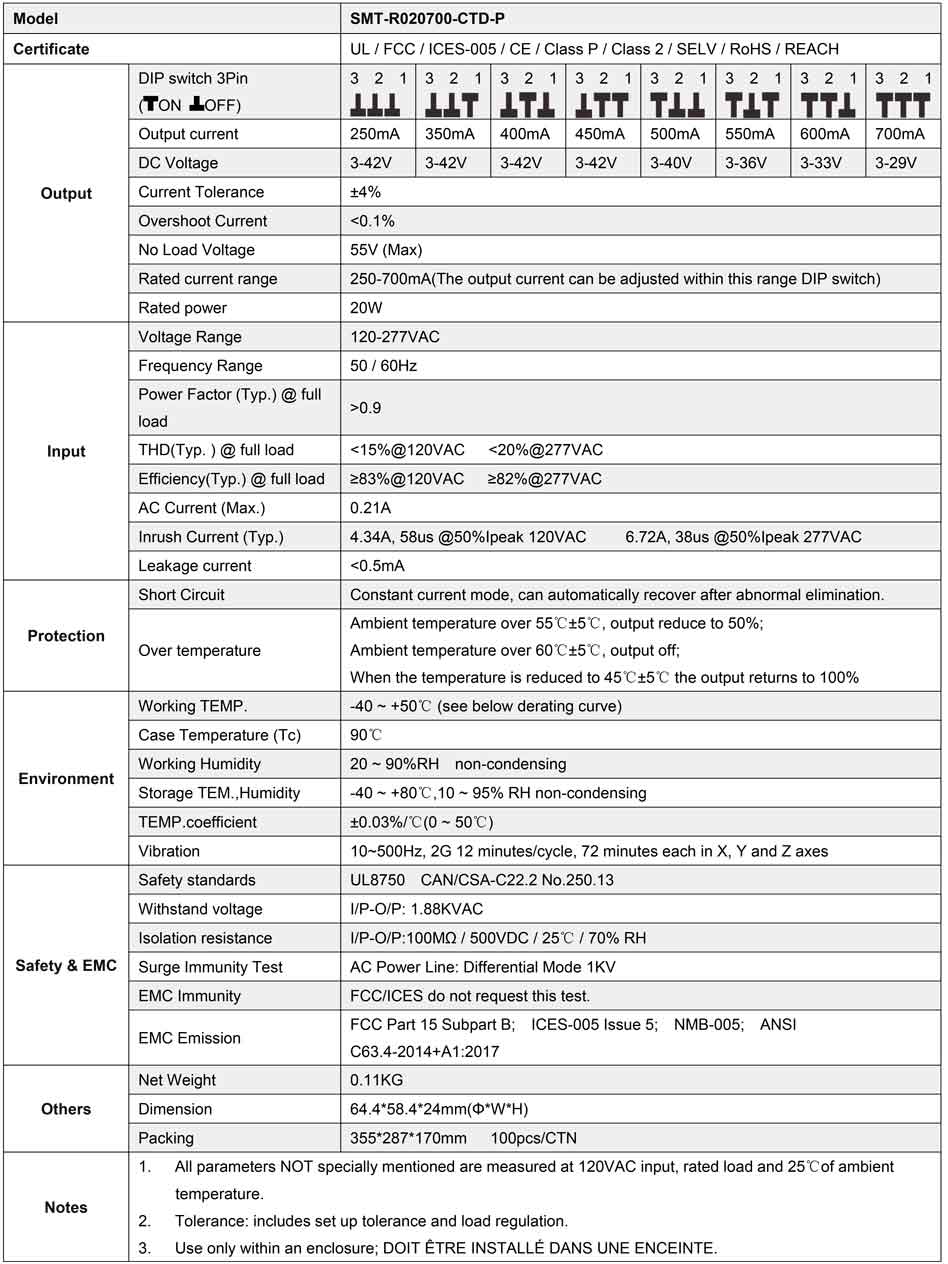

المواصفات
|
|
 |
 |
 |

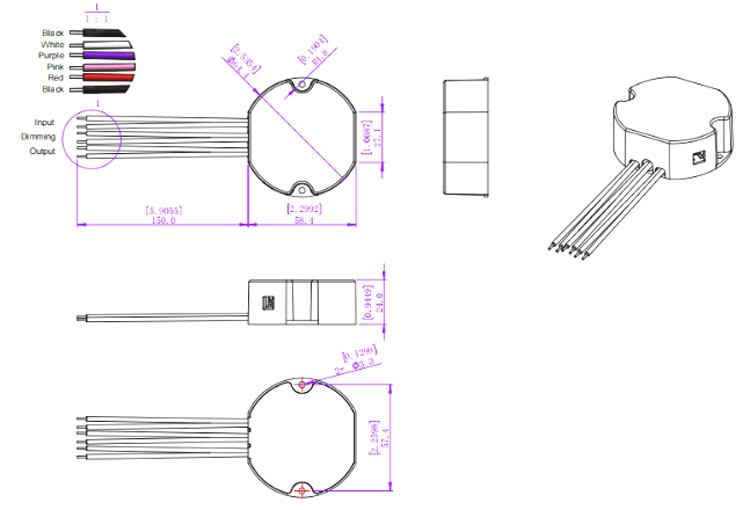

المواصفات الميكانيكية
| قياس السلك الأمريكي (American wire gauge) | |
| CO4C | |
| سلك الدخل | أسود (L) أبيض (N) (2*18AWG) |
| سلك الخرج | أحمر (V+) أسود (V-) (2*22AWG) |
| سلك التعتيم | أرجواني (DIM+) وردي (DIM-) (2*22AWG) |
| ملاحظة: يرجى التأكد من توصيلها بشكل صحيح، وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصائح هامة:
1. أقصى تيار تحميل موصى به (A) = قطر السلك (مم²) × 10A/مم²
على سبيل المثال: كابل خرج بمساحة 1مم²، أقصى تيار تحميل موصى به (A) = 1مم² × 10A/مم² = 10A
2. أي طلبات أخرى للكابلات، يمكننا تخصيصها.
عملية التعتيم
عند استخدام طريقتين للتعتيم في نفس الوقت، يجب التأكد من أن إضاءة LED قد وصلت إلى أقصى حد للسطوع، ثم يمكنك التشغيل باستخدام طريقة التعتيم الأخرى؛
عند استخدام طريقة تعتيم واحدة --- تعتيم TRIAC / قطع الموجة
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الدخل لخط التيار المتردد (L) عن طريق توصيل
معدم أطوار / Triac أو نظام إضاءة.
2. يعمل مع الطور الأمامي، MLV و الطور العكسي، ELV، أجهزة تعتيم TRIAC أو نظام الإضاءة.
3. الحد الأدنى للتحميل هو حوالي 10%
4. يرجى محاولة استخدام مخفتات إضاءة ذات قدرة تعادل على الأقل 2 أضعاف قدرة خرج المشغل.
استخدام تعتيم واحد ---0-10/ 1-10V/ 10V PWM/ مقياس الجهد تعتيم
