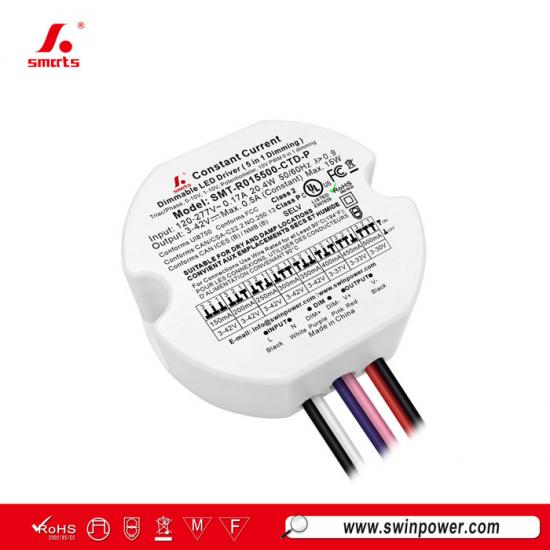

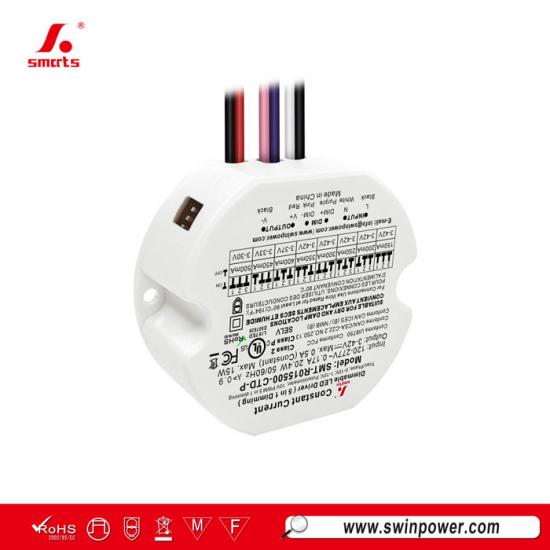

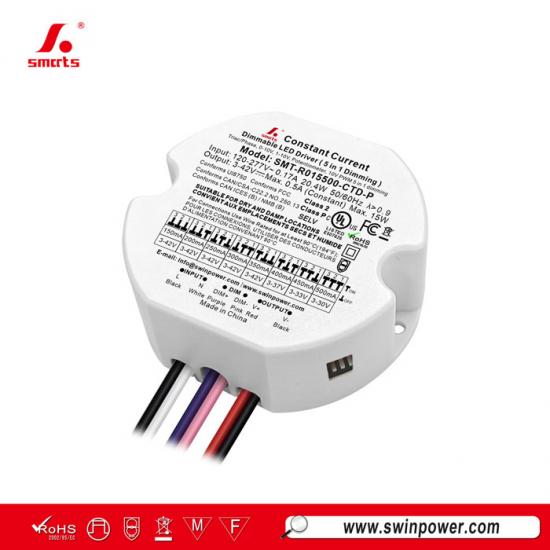

مشغل LED بتيار ثابت، شكل دائري، 15 واط، 100 مللي أمبير - 450 مللي أمبير، مع تعتيم Triac و 0-10 فولت
هذا مزود طاقة LED بتيار ثابت 15 واط يتميز بهيكل بلاستيكي دائري وقدرة تعتيم 5 في 1 يوفر حماية متعددة - بما في ذلك الحماية من قصر الدائرة والحماية من الحرارة الزائدة - ويدعم مجموعة واسعة من أجهزة التعتيم الشائعة في السوق، مما يوفر أداء تعتيم سلسًا ومستقرًا.

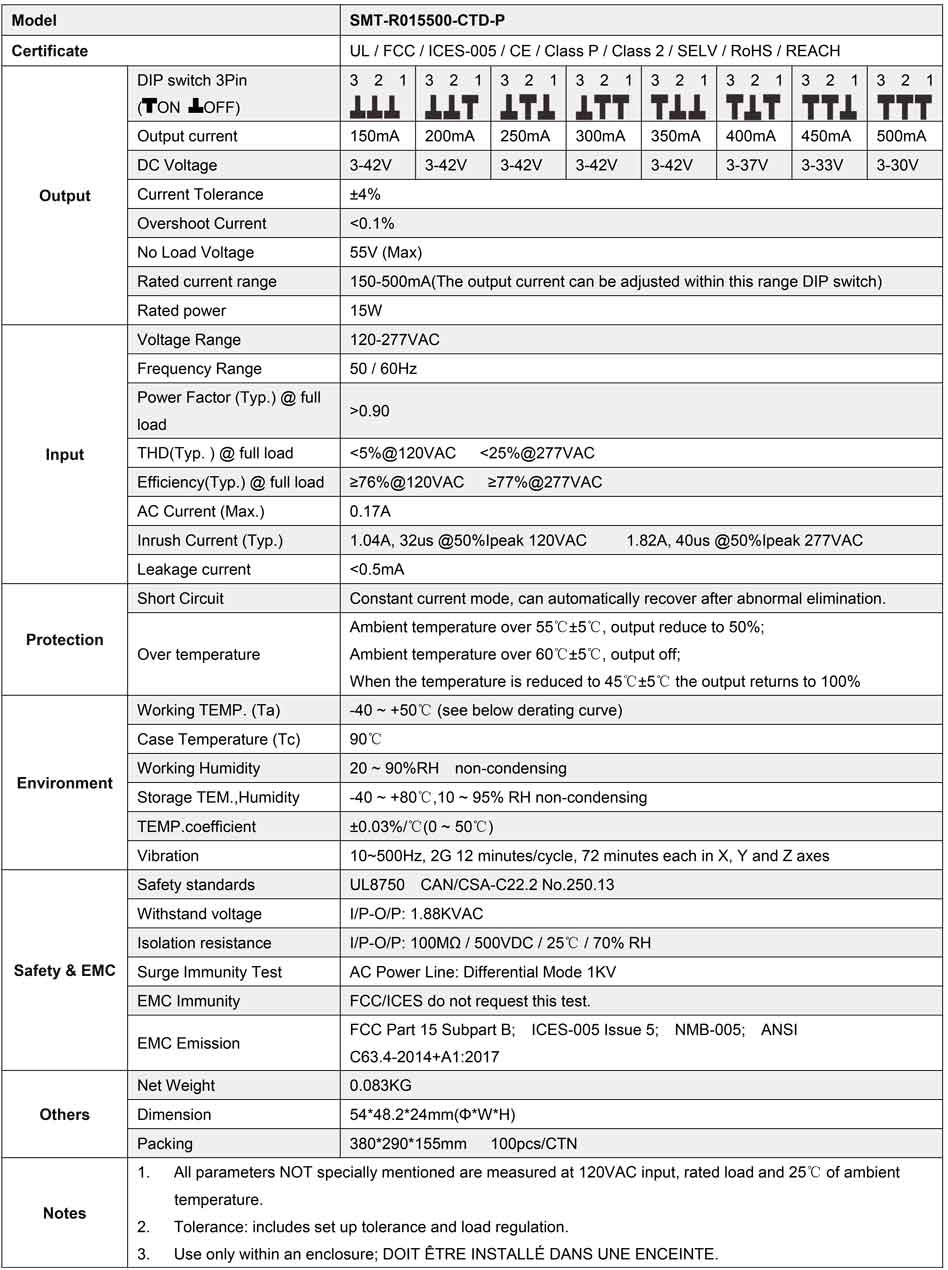

المواصفات
|
|
 |
 |
 |
المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| CO4C | |
| سلك الإدخال | أسود (L) أبيض (N) (2*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2*22AWG) |
| سلك التعتيم | أرجواني (DIM+) وردي (DIM-) (2*22AWG) |
| ملاحظة: يرجى التأكد من توصيلها بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصائح مفيدة:
1. الحد الأقصى الموصى به لتيار الحمل (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل إخراج 1 مم²، الحد الأقصى الموصى به لتيار الحمل (أمبير) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. أي طلبات أخرى للكابلات، يمكننا تخصيصها.
عملية التعتيم
استخدام طريقتين للتعتيم في نفس الوقت، يجب التأكد من أن إضاءة LED في أقصى سطوع لها، ثم يمكنك التشغيل باستخدام التعتيم الآخر؛
استخدام تعتيم واحد --- تعتيم TRIAC/قطع الطورg
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط طور التيار المتردد (L) عن طريق توصيل
مخفت إضاءة طور / Triac oر نظام إضاءة.
2. العمل معالمرحلة الأمامية، MLVوالمرحلة العكسية، ELV،مخفتات TRIACأو نظام إضاءة.
3. الحد الأدنى للتحميل هو حوالي 10%
4. يرجى محاولة استخدام مخفتات إضاءة ذات قدرة تعادل على الأقل 2 أضعاف قدرة خرج المشغل.
استخدام مخفت واحد ---0-10/ 1-10V/ 10V PWM/ مقياس جهد تعتيم
