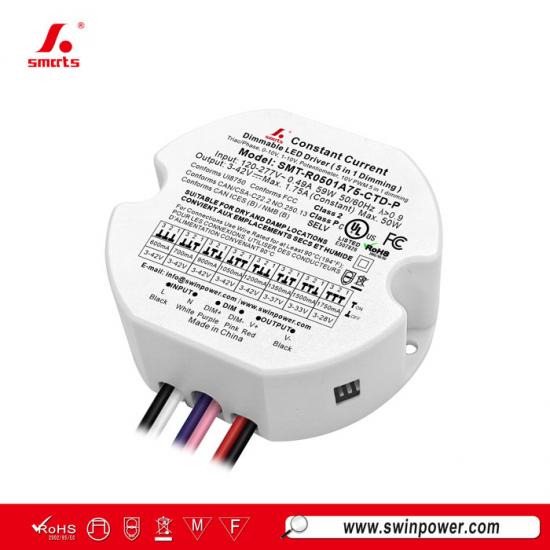

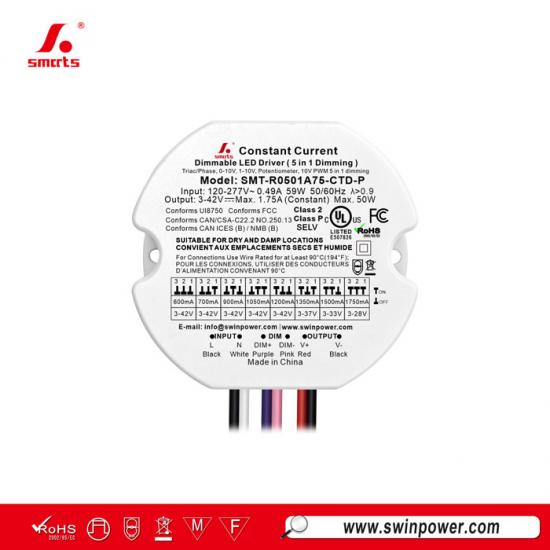

مشغل LED تيار مستمر قابل للتعتيم بتقنية triac و 0-10 فولت، 600 مللي أمبير - 1750 مللي أمبير، 50 واط
هذا المشغل بتيار مستمر بقدرة 50 واط،مزود طاقة LED قابل للتعتيم 5 في 1يتميز بمفتاح DIP مدمج، مما يسمح بضبط جهد الخرج ليتناسب مع مختلف وحدات الإنارة وضمان تعتيم مستقر وسلس وخالٍ من الوميض. يأتي مع ضمان لمدة 7 سنوات.

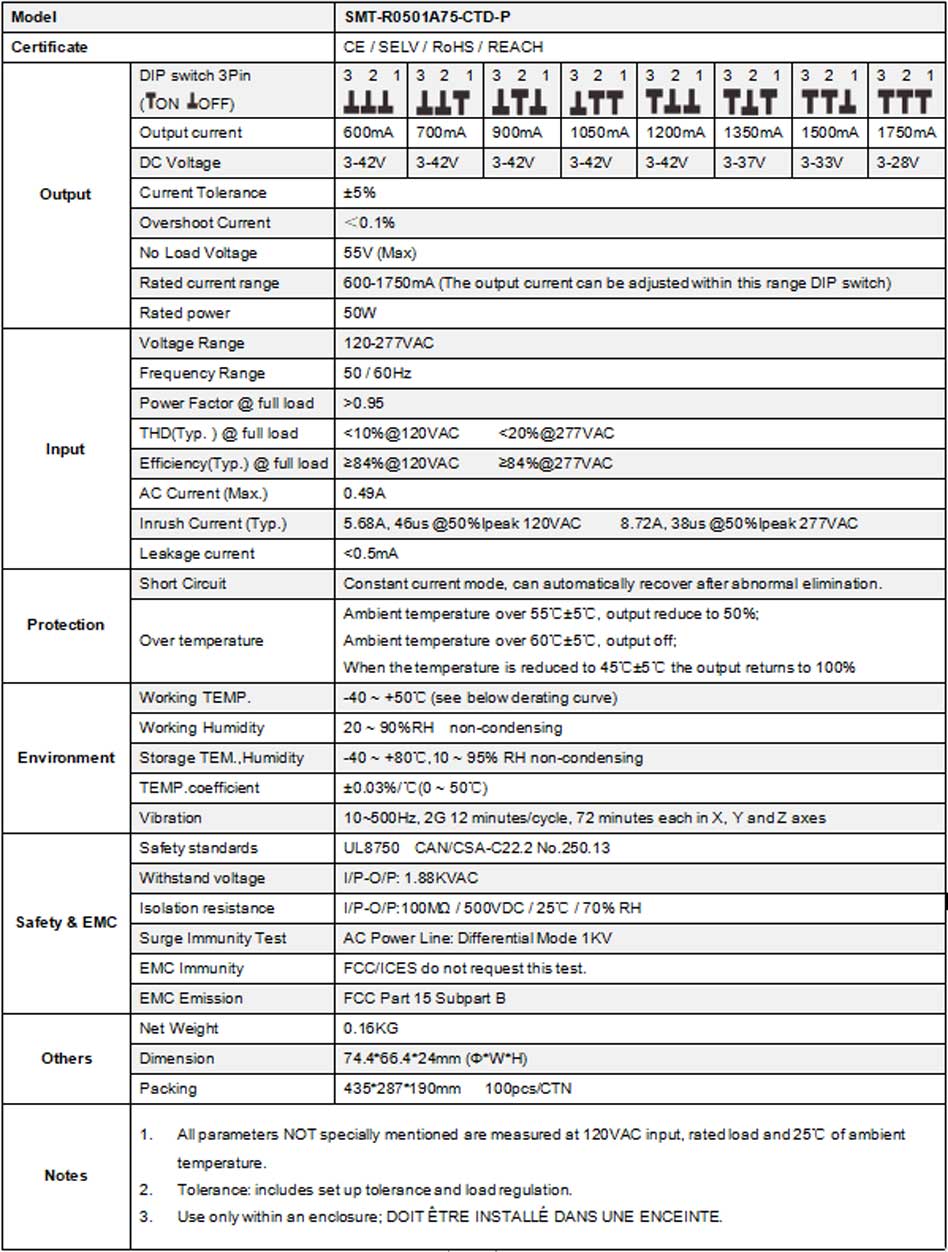

المواصفات
|
|
 |
 |
 |
المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| CO4C | |
| سلك الإدخال | أسود (L) أبيض (N) (2*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2*22AWG) |
| سلك التعتيم | أرجواني (DIM+) وردي (DIM-) (2*22AWG) |
| ملاحظة: يرجى التأكد من توصيلها بشكل صحيح، وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصائح مفيدة:
1. الحد الأقصى الموصى به لتيار الحمل (A) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل إخراج 1 مم²، الحد الأقصى الموصى به لتيار الحمل (A) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. لأي طلبات أخرى تتعلق بالكابلات، يمكننا تخصيصها.
عملية التعتيم
استخدام طريقتين للتعتيم في نفس الوقت، يجب أن تتأكد من أن إضاءة LED في أقصى سطوع لها، ثم يمكنك التشغيل باستخدام التعتيم الآخر؛
استخدام تعتيم واحد --- تعتيم TRIAC/قطع الطورg
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط طور التيار المتردد (L) عن طريق توصيل
مخفت إضاءة طور / Triac أو نظام إضاءة.
2. العمل معالمرحلة الأمامية، MLVوالمرحلة العكسية، ELV،مخفتات TRIACأو نظام الإضاءة.
3. الحد الأدنى للتحميل هو حوالي 10%
4. يرجى محاولة استخدام مخفتات إضاءة بقدرة تعادل على الأقل 2 أضعاف طاقة خرج المشغل.
استخدام تعتيم واحد ---0-10/ 1-10V/ 10V PWM/ مقياس جهد تعتيم
