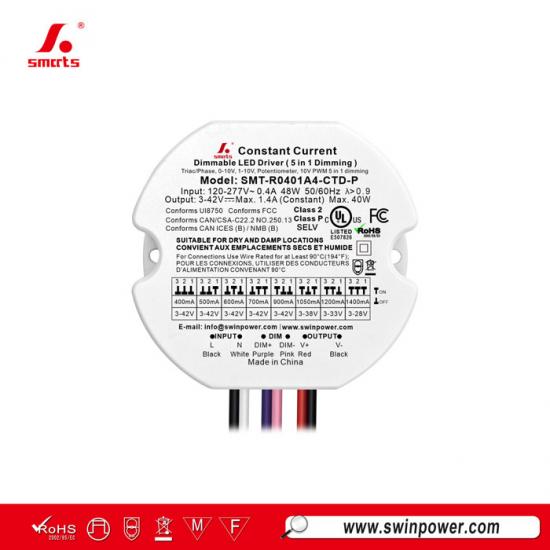

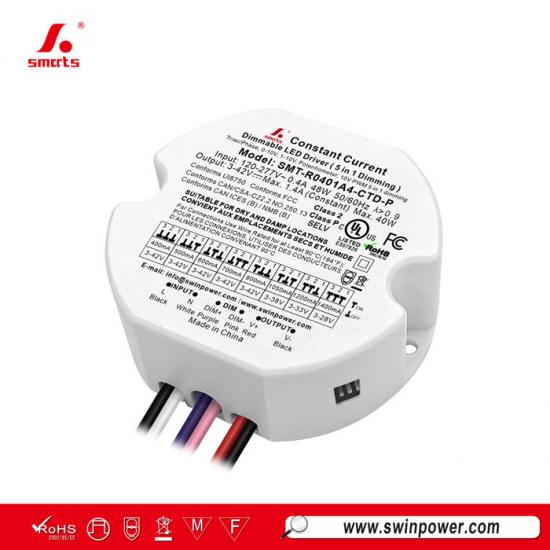

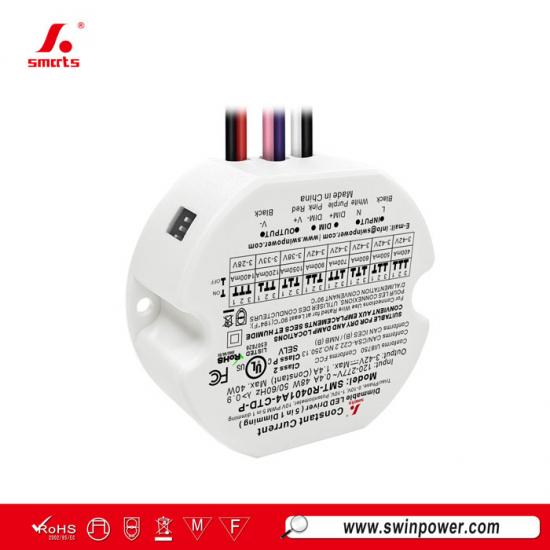

مشغل LED بتيار ثابت قابل للتعتيم 5 في 1، شكل دائري، 400 مللي أمبير - 1400 مللي أمبير، 40 واط
هذا مزود طاقة LEDيتميز بنطاق إدخال عالمي يتراوح بين 120-277 فولت تيار متردد، ويدعم كلاً من التعتيم TRIAC و 0-10 فولت، ويأتي في غلاف بلاستيكي دائري. يضمن تصميمه المدمج تركيباً سريعاً وسهلاً، مما يجعله مثالياً للاستخدام في المساحات الداخلية الضيقة.

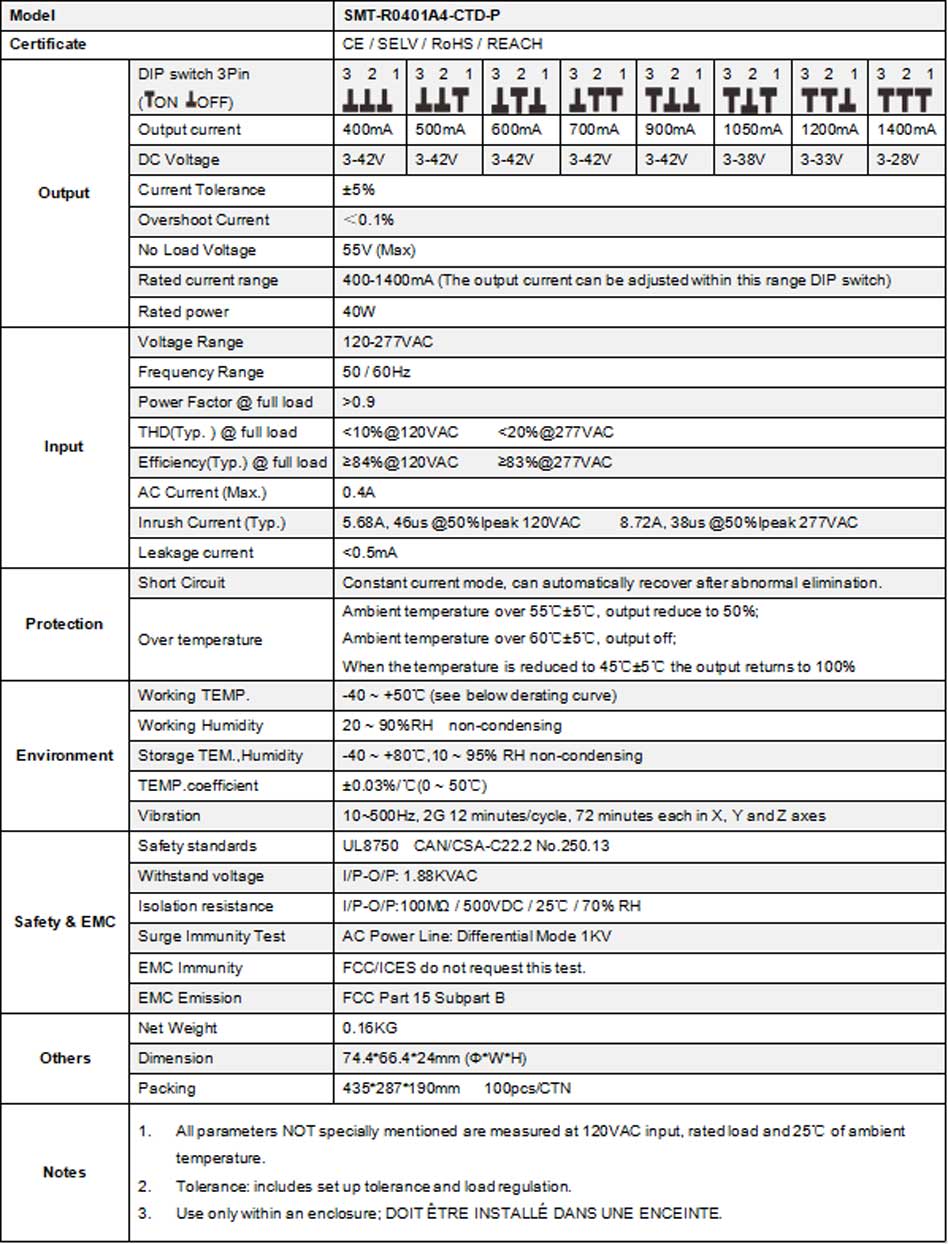

المواصفات
|
|
 |
 |
 |

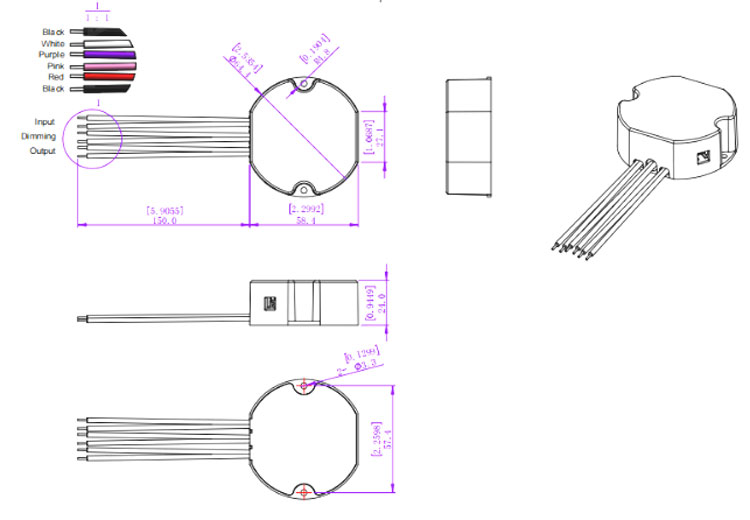

المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| CO4C | |
| سلك الإدخال | أسود (L) أبيض (N) (2*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2*22AWG) |
| سلك التعتيم | أرجواني (DIM+) وردي (DIM-) (2*22AWG) |
| ملاحظة: يرجى التأكد من توصيلها بشكل صحيح، وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصائح هامة:
1. الحد الأقصى الموصى به لتيار الحمل (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل إخراج 1 مم²، الحد الأقصى الموصى به لتيار الحمل (أمبير) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. يمكننا تخصيص أي طلبات أخرى للكابلات.
عملية التعتيم
استخدام طريقتين للتعتيم في نفس الوقت، يجب أن تتأكد من أن إضاءة LED في أقصى سطوع لها، عندها يمكنك التشغيل باستخدام التعتيم الآخر؛
استخدام تعتيم واحد ---تعتيم TRIAC/قطع الطورg
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط طور التيار المتردد (L) عن طريق توصيل
مخفت طور / Triac أو نظام إضاءة.
2. العمل معالمرحلة الأمامية، MLVوالمرحلة العكسية، ELV،مخفتات TRIACأو نظام الإضاءة.
3. الحد الأدنى للتحميل حوالي 10%
4. يرجى محاولة استخدام مخفتات إضاءة ذات قدرة تعادل على الأقل 2 أضعاف قدرة خرج المشغل.
استخدام تعتيم واحد ---0-10/ 1-10V/ 10V PWM/ مقياس جهد تعتيم
