مصدر طاقة لمحرك LED قابل للتعتيم DMX512 بقدرة 100 واط و160 مللي أمبير إلى 1600 مللي أمبير في الساعة للاستخدام الخارجي

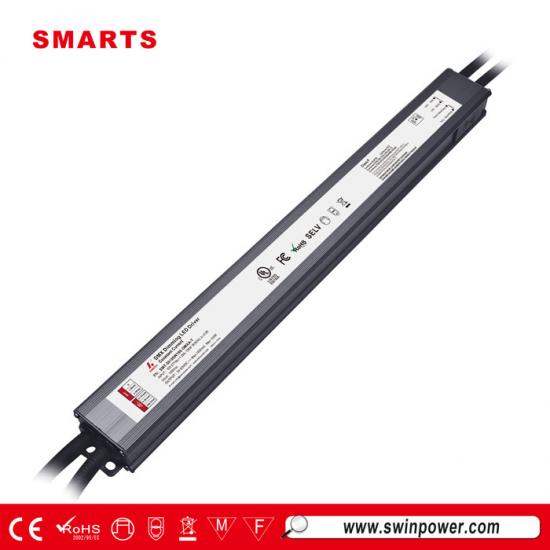

مصدر طاقة LED قابل للتعتيم DMX بقوة 100 واط بتيار ثابت تصميم هيكل من الألومنيوم، مقاوم للماء بدرجة IP66، يتميز بتبديد جيد للحرارة. وحدة برمجة ذكية مدمجة بتقنية NFC. تعتيم رقمي سلس وخالٍ من الوميض. تأثير التعتيم يضاهي محرك LED القابل للتعتيم بقوة 100 واط من إنفنترونيكس.
مواصفة
| نموذج | SMT-DI100W160-DMXA-T | SMT-DI100W210-DMXA-T | |
| شهادة | UL/FCC/CE/ClassP/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA | ||
| الناتج | التيار المقدر | 160 مللي أمبير-1600 مللي أمبير | 210 مللي أمبير-2100 مللي أمبير |
| جهد التيار المستمر | 24-93 فولت تيار مستمر | 12-54 فولت تيار مستمر | |
| الطاقة المقدرة | 100 واط كحد أقصى | ||
| التسامح الحالي | تيار الخرج ± 30 مللي أمبير | ||
| تنظيم الخط | أقل من 0.1% | ||
| تنظيم الحمل | أقل من 0.1% | ||
| نطاق الجهد | 100-277 فولت تيار متردد | ||
| مدخل | نطاق التردد | 47 - 63 هرتز | |
| عامل القدرة (نموذجي) | >0.99@120VAC 60Hz >0.98@230VAC 50HZ >0.97@277VAC 60HZ | ||
| الطاقة بدون تحميل (الحد الأقصى) | <2 واط | ||
| طاقة الاستعداد (الحد الأقصى) | <0.5 واط | ||
| THD(نوعي) عند التحميل الكامل | <5.5% عند 120 فولت تيار متردد <9.5% عند 230 فولت تيار متردد <10.5% عند 277 فولت تيار متردد | ||
| الكفاءة عند التحميل الكامل |
>89.8% عند 120 فولت تيار متردد 60 هرتز
>91.7% عند 230 فولت تيار متردد 50 هرتز >91.3% عند 277 فولت تيار متردد 60 هرتز |
>88.8% عند 120 فولت تيار متردد 60 هرتز
>90.7% عند 230 فولت تيار متردد 50 هرتز >90.7% عند 277 فولت تيار متردد 60 هرتز |
|
| التيار المتردد (الحد الأقصى) | <1.28 أمبير | ||
| تيار الاندفاع (نموذجي) |
23.2 أمبير، 398 ميكرومتر عند 50% من ذروة التيار المتردد 120 فولت تيار متردد
48.8 أمبير، 171 ميكرومتر عند 50% من ذروة التيار المتردد 230 فولت تيار متردد 58.7 أمبير، 404 ميكرومتر عند 50% من ذروة التيار المتردد 277 فولت تيار متردد |
24.8 أمبير، 412 ميكرومتر عند 50% من ذروة التيار المتردد 120 فولت تيار متردد
56.8 أمبير، 120 ميكروثانية عند 50% من ذروة التيار المتردد 230 فولت تيار متردد 68.4 أمبير، 580 ميكروثانية عند 50% من ذروة التيار المتردد 277 فولت تيار متردد |
|
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |
| الجهد الزائد | انقطاع أو وضع الطاقة المستمر، يتم إعادة التشغيل تلقائيًا بعد إزالة حالة الخطأ | ||
| ارتفاع درجة الحرارة |
درجة الحرارة المحيطة أعلى من 55 درجة مئوية ± 5 درجات مئوية لتقليل الناتج إلى 50٪؛
تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية ثم تعود إلى حالتها الطبيعية تلقائيًا. درجة الحرارة المحيطة أعلى من 75 درجة مئوية ± 5 درجة مئوية لتقليل الناتج إلى 0٪؛ تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية ثم تعود إلى حالتها الطبيعية تلقائيًا. |
||
| بيئة | درجة حرارة العمل | -40~+50 درجة مئوية (انظر منحنى خفض التصنيف أدناه) | |
| رطوبة العمل | 20-90% رطوبة نسبية غير متكثفة | ||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||
| اهتزاز | 10~500 هرتز، 5 جيجا هرتز، 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منها على طول محاور X وY وZ | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1 EN61347-2-13 (الاتحاد الأوروبي) وUL8750 (الولايات المتحدة) | |
| تحمل الجهد |
I/PO/P:3.75 كيلو فولت تيار متردد I/P-FG:1.5 كيلو فولت تيار متردد O/P-FG:0.5 كيلو فولت تيار متردد (الاتحاد الأوروبي)
I/PO/P:1.8KVAC I/P-FG:1.8KVAC O/P-FG:1.8KVAC (أمريكي) |
||
| معيار اختبار الستروب | IEEE 1789 خالية من الوميض | ||
| اختبار مناعة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت، الوضع المشترك 4 كيلو فولت | ||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70%RH | ||
| انبعاث التوافق الكهرومغناطيسي | EN55015 EN61000-3-2,3(الاتحاد الأوروبي) وFCC الجزء 15 الجزء الفرعي ب؛ ANSI C63.4:2014(الولايات المتحدة) | ||
| آحرون | الوزن الصافي | 600 جرام | |
| البعد | 365.8*38.5*23.6 مم (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 55*31*387 30 قطعة / كرتونة | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند الحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | ||
| 2. لتمديد عمر استخدام السائق، يرجى تقليل التحميل عند جهد دخل أقل. | |||
| 3. يتوافق برنامج تشغيل LED مع متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | |||
|
|
|
|
|
المواصفات الميكانيكية
توصية MCB :
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 6 |
| 13أ | 8 | |
| 16أ | 10 | |
| 20 أمبير | 12 | |
| 25 أمبير | 16 | |
| عندما يكون جهد الإدخال 230 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 12 |
| 13أ | 16 | |
| 16أ | 20 | |
| 20 أمبير | 25 | |
| 25 أمبير | 31 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 14 |
| 13أ | 19 | |
| 16أ | 23 | |
| 20 أمبير | 29 | |
| 25 أمبير | 36 | |
ملحوظة
:
[إذا لم يكن هناك قوائم دعم]
1.
[نهاية]
يوصى بالكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C بناءً على الحد الأقصى لدرجة الحرارة المحيطة وهو 50 درجة مئوية
[إذا لم يكن هناك قوائم دعم]
2.
[نهاية]
يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر للإدخال، ودرجة الحرارة المحيطة، ومنحنى خصائص الرحلة.
| مقياس الأسلاك الأمريكي | |
| إل إن 100 | |
| سلك الإدخال | أسود (كبير) أبيض (شمال) أخضر (أزرق) (3*18AWG) |
| سلك الإخراج | V+(أحمر) V-(أسود)(2*18AWG) |
| سلك التعتيم | أرجواني (DMX+) وردي (GND) بني (DMX-) (3*18AWG) |
| سلك درجة الحرارة الخارجية | أصفر أبيض (درجة حرارة +) أزرق أبيض (درجة حرارة -) (2*18AWG) |
| يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
مخطط توصيل التعتيم
ملحوظة :
1. اسم النموذج SMT-DI 100 و XXX -DMXA يعني أنه لا يوجد مصدر طاقة مساعد أو تحكم في درجة الحرارة، وبالتالي لا يوجد أسلاك مقابلة لسائق LED.
2. اسم النموذج SMT-DI 100 و XXX -DMXA-T يعني أنه لا يوجد مصدر طاقة مساعد ولكن هناك تحكم في درجة الحرارة، وبالتالي فإن برنامج تشغيل LED لا يحتوي على أسلاك طاقة مساعدة.
وظيفة NFC:
تطبيق ProNFC
الأجهزة المحمولة بتقنية NFC
تنزيل iOS
تنزيل أندرويد
يمكن قراءة تيار الخرج وكتابته بواسطة هاتف محمول باستخدام تطبيق ProNFC أو جهاز NFC المحمول (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بسائق LED القابل للتعتيم.
تعيين العنوان بسهولة عن طريق NFC
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق NFC أو جهاز محمول NFC (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة ببرنامج تشغيل LED القابل للتعتيم.
عملية التعتيم

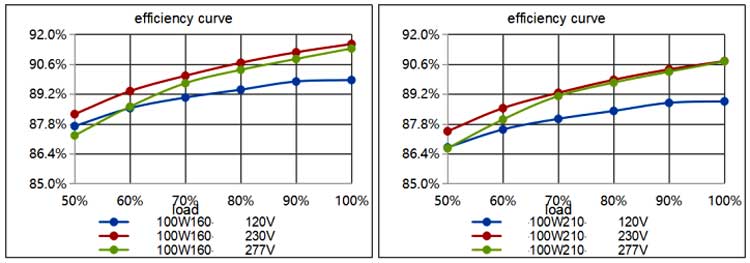

هـ الكفاءة منحنى ( كفاءة مقابل حمل الإخراج) :
منحنى عامل القدرة(عامل القدرة
مقابل
حمل الإخراج)
منحنى تخفيض التصنيف ( طاقة الخرج مقابل محيط درجة حرارة )
1. لتمديد عمرها، يرجى الرجوع إلى منحنى تخفيض التصنيف وتخفيض التصنيف وفقًا لدرجة الحرارة.
٢. يجب اختيار تيار خرج مُشغِّل LED وفقًا للتيار المُصنَّف للمصباح ودرجة الحرارة المحيطة. عادةً، نوصي بتخصيص كمية معينة من الطاقة لإطالة عمر مُشغِّل LED.
منحنى تخفيض درجة حرارة المصباح
1. يوضح هذا الشكل منحنى الحماية عندما يكون الطراز الموصى به لمستشعر درجة حرارة المصباح هو NCP18XH103J03RB(muRata) ومعلمات حماية درجة الحرارة الخارجية على التطبيق هي الإعدادات الافتراضية للمصنع.
2. إذا لم تكن نماذج الثرمستورات هي NCP18XH103J03RB(muRata)، فيرجى التحقق من المعلمات ذات الصلة بحماية درجة حرارة المصباح على التطبيق.
3. إذا لم يتم توصيل مستشعر درجة حرارة المصباح، فيرجى الاحتفاظ بمعلمات قسم حماية درجة حرارة المصباح على التطبيق بشكل افتراضي وإبعاد الكابلات عن الأجسام الحية.
[إذا لم يكن هناك قوائم دعم]
[نهاية]
