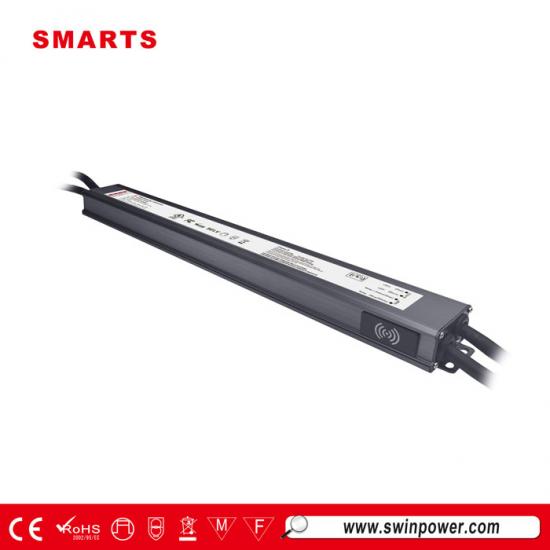

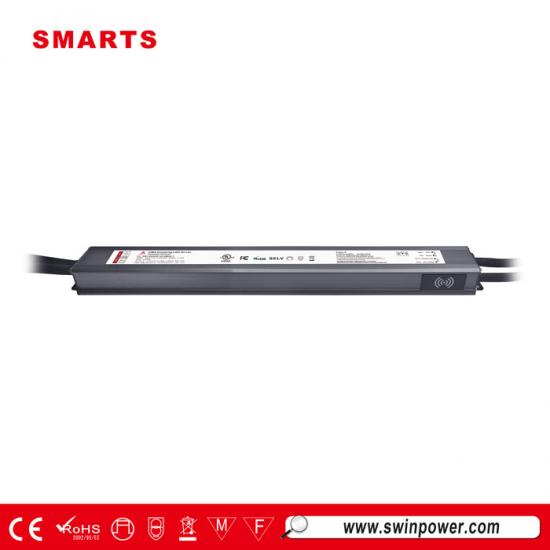

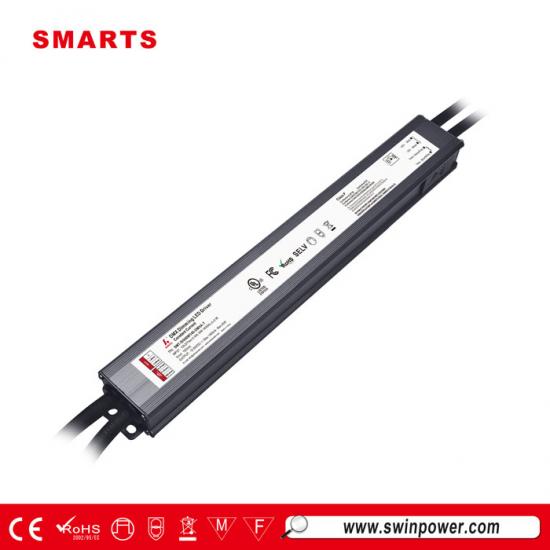

مصدر طاقة LED بتيار ثابت DMX512 قابل للتعتيم 40 واط 140 مللي أمبير - 1400 مللي أمبير مقاوم للماء IP66
محرك LED قابل للتعتيم DMX512 بتيار ثابت 40 واط بكفاءة تشغيل تصل إلى 88.5%. وحدة برمجة ذكية مدمجة بتقنية NFC. نطاق التعتيم فائق العمق يتراوح بين 0.3% و100%. يمكن تعديل معلمات مشغل LED عبر تطبيق NFC. مناسب لتركيب مشاريع إضاءة LED الذكية الخارجية.
مواصفة
| نموذج | SMT-DI040W070-DMXA-T | SMT-DI040W140-DMXA-T | |
| شهادة | UL/FCC/CE/ClassP/TYPE HL/SELV/RoHS/Reach/ENEC/ICES/UKCA/DALI-2 | ||
| الناتج | التيار المقدر | 70 مللي أمبير-700 مللي أمبير | 140 مللي أمبير-1400 مللي أمبير |
| جهد التيار المستمر | 24-93 فولت تيار مستمر | 12-54 فولت تيار مستمر | |
| الطاقة المقدرة | 40 واط (الحد الأقصى) | ||
| التسامح الحالي | ±20 مللي أمبير | ||
| تنظيم الخط | أقل من 0.1% | ||
| تنظيم الحمل | أقل من 0.1% | ||
| مدخل | نطاق الجهد | 100-277 فولت تيار متردد | |
| نطاق التردد | 47 - 63 هرتز | ||
| عامل القدرة (نموذجي) | >0.99 عند 120 فولت تيار متردد 60 هرتز >0.98 عند 230 فولت تيار متردد 50 هرتز >0.95 عند 277 فولت تيار متردد 60 هرتز | ||
| الطاقة بدون تحميل (الحد الأقصى) | أقل من 1.5 واط | ||
| طاقة الاستعداد (الحد الأقصى) | <0.5 واط | ||
| THD(نوعي) عند التحميل الكامل | <11% عند 120 فولت تيار متردد <9% عند 230 فولت تيار متردد <10% عند 277 فولت تيار متردد | ||
| الكفاءة عند التحميل الكامل |
>87.0%@120 فولت تيار متردد 60 هرتز
>88.3% عند 230 فولت تيار متردد 50 هرتز >88.7%@277 فولت تيار متردد 60 هرتز |
>85.4% عند 120 فولت تيار متردد 60 هرتز
>86.8% عند 230 فولت تيار متردد 50 هرتز >86.8% عند 277 فولت تيار متردد 60 هرتز |
|
| التيار المتردد (الحد الأقصى) | 0.56 أمبير عند 100 فولت تيار متردد 60 هرتز | ||
| تيار الاندفاع (نموذجي) | 28.8A، 256us@50%Ipeak@120V 55.2A، 130us@50%Ipeak@230V 66.5A، 259us@50%Ipeak@277V | ||
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | ماس كهربائي | وضع الفواق، يتعافى تلقائيًا بعد إزالة حالة الخطأ | |
| الجهد الزائد | انقطاع أو وضع الطاقة المستمر، يتم إعادة التشغيل تلقائيًا بعد إزالة حالة الخطأ | ||
| ارتفاع درجة الحرارة |
إذا كانت درجة الحرارة المحيطة أعلى من 55± 5 درجة مئوية، فسيتم تقليل تيار الإخراج إلى 50%؛
تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية ثم تعود إلى حالتها الطبيعية تلقائيًا. درجة الحرارة المحيطة أعلى من 75± 5℃، سيتم تقليل تيار الإخراج إلى 0٪؛ تنخفض درجة الحرارة المحيطة إلى 45 درجة مئوية ± 5 درجة مئوية ثم تعود إلى حالتها الطبيعية تلقائيًا. |
||
| بيئة | درجة حرارة العمل | -40~+50 درجة مئوية (انظر منحنى خفض التصنيف أدناه) | |
| رطوبة العمل | 20-90% رطوبة نسبية غير متكثفة | ||
| تخزين TEM.، الرطوبة | -40 - +80 درجة مئوية، 10 - 95% رطوبة نسبية | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||
| اهتزاز | 10~500 هرتز، 5 جيجا هرتز، 12 دقيقة/دورة واحدة، فترة 72 دقيقة لكل منها على طول محاور X وY وZ | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | EN61347-1 EN61347-2-13 (الاتحاد الأوروبي) وUL8750 (الولايات المتحدة) | |
| تحمل الجهد | I/PO/P:3.75 كيلو فولت تيار متردد I/P-FG:1.5 كيلو فولت تيار متردد O/P-FG:0.5 كيلو فولت تيار متردد | ||
| معيار اختبار الستروب | IEEE 1789 خالية من الوميض | ||
| اختبار مناعة الطفرة | خط طاقة التيار المتردد: الوضع التفاضلي 2 كيلو فولت، الوضع المشترك 4 كيلو فولت | ||
| مقاومة العزل | I/PO/P:100MΩ / 500VDC / 25℃ / 70%RH | ||
| انبعاث التوافق الكهرومغناطيسي | EN55015 EN61000-3-2,3(الاتحاد الأوروبي) وFCC الجزء 15 الجزء الفرعي ب؛ ANSI C63.4:2014(الولايات المتحدة) | ||
| آحرون | الوزن الصافي | 480 جرام | |
| البعد | 314.7*38.5*23.6 مم (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 380*295*210 مم 30 قطعة / كرتون | ||
| ملحوظات | 1. يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند الحمل المقدر و25 درجة مئوية من درجة الحرارة المحيطة. | ||
| 2. لتمديد عمر استخدام السائق، يرجى تقليل التحميل عند جهد دخل أقل. | |||
| 3. يتوافق برنامج تشغيل LED مع متطلبات الانبعاثات التوافقية لـ ANSI C82.77-10. | |||
|
|
|
|
|
المواصفات الميكانيكية
توصية MCB :
| عندما يكون جهد الإدخال 120 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 15 |
| 13أ | 19 | |
| 16أ | 24 | |
| 20 أمبير | 30 | |
| 25 أمبير | 37 | |
| عندما يكون جهد الإدخال 230 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 29 |
| 13أ | 38 | |
| 16أ | 47 | |
| 20 أمبير | 59 | |
| 25 أمبير | 66 | |
| عندما يكون جهد الإدخال 277 فولت تيار متردد، يكون عدد برامج تشغيل LED المتطابقة مع قواطع الدائرة كما يلي: | ||
| نوع قاطع الدائرة الكهربائية | مستوى | عدد سائق LED |
|
نوع C (كسر
السعة: 6 كيلو أمبير |
10 أمبير | 34 |
| 13أ | 44 | |
| 16أ | 54 | |
| 20 أمبير | 68 | |
| 25 أمبير | 85 | |
ملحوظة
:
[إذا لم يكن هناك قوائم دعم]
1.
[نهاية]
يوصى بالكميات المذكورة أعلاه من محركات LED المتصلة بالنوع C بناءً على الحد الأقصى لدرجة الحرارة المحيطة وهو 50 درجة مئوية
[إذا لم يكن هناك قوائم دعم]
2.
[نهاية]
يجب اختيار القاطع وفقًا لجهد الإدخال المقدر، والتيار المقدر للإدخال، ودرجة الحرارة المحيطة، ومنحنى خصائص الرحلة.
| مقياس الأسلاك الأمريكي | |
| LN30 | |
| سلك الإدخال | أسود (كبير) أبيض (شمال) أخضر (أزرق) (3*18AWG) |
| سلك الإخراج | V+(أحمر) V-(أسود)(2*18AWG) |
| سلك التعتيم | أرجواني (DMX+) وردي (GND) بني (DMX-) (3*18AWG) |
| سلك درجة الحرارة الخارجية | رمادي أصفر (TEMP+) أبيض أزرق (TEMP-) (2*18AWG) |
| يرجى التأكد من توصيل هذه العناصر بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
مخطط توصيل التعتيم
ملحوظة :
1. اسم الطراز SMT-DI0 4 0 واط XXX -DMXA يعني أنه لا يوجد مصدر طاقة مساعد أو تحكم في درجة الحرارة، وبالتالي لا يوجد أسلاك مقابلة لسائق LED.
2. اسم الطراز SMT-DI0 4 0 واط XXX -DMXA-T يعني أنه لا يوجد مصدر طاقة مساعد ولكن هناك تحكم في درجة الحرارة، وبالتالي فإن برنامج تشغيل LED لا يحتوي على أسلاك طاقة مساعدة.
وظيفة NFC:
تطبيق ProNFC
الأجهزة المحمولة بتقنية NFC
تنزيل iOS
تنزيل أندرويد
يمكن قراءة تيار الخرج وكتابته بواسطة هاتف محمول باستخدام تطبيق ProNFC أو جهاز NFC المحمول (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة بسائق LED القابل للتعتيم.
تعيين العنوان بسهولة عن طريق NFC
يمكن قراءة العنوان وكتابته بواسطة هاتف محمول مزود بتطبيق NFC أو جهاز محمول NFC (جهاز القراءة والكتابة NFC: NFC-RW) عن طريق الاقتراب من منطقة إشارة NFC الخاصة ببرنامج تشغيل LED القابل للتعتيم.
عملية التعتيم
|
هـ الكفاءة منحنى ( كفاءة مقابل حمل الإخراج) : |
منحنى عامل القدرة(عامل القدرة الخامس س حمل الإخراج) : |
منحنى تخفيض التصنيف ( طاقة الخرج مقابل محيط درجة حرارة ) : |
|
|
|
1. لتمديد عمرها، يرجى الرجوع إلى منحنى تخفيض التصنيف وتخفيض التصنيف وفقًا لدرجة الحرارة.
٢. يجب اختيار تيار خرج مُشغِّل LED وفقًا للتيار المُصنَّف للمصباح ودرجة الحرارة المحيطة. عادةً، نوصي بتخصيص مصدر طاقة مُحدَّد.
كمية الحمل اللازمة لتمديد عمر برنامج تشغيل LED.
منحنى تخفيض درجة حرارة المصباح :
[إذا لم يكن هناك قوائم دعم] 1. [نهاية] يوضح هذا الشكل منحنى الحماية عندما يكون الطراز الموصى به لمستشعر درجة حرارة المصباح هو NCP18XH103J03RB(muRata) ومعلمات حماية درجة الحرارة الخارجية على التطبيق
هي الإعدادات الافتراضية للمصنع.
[إذا لم يكن هناك قوائم دعم]
2.
[نهاية]
إذا لم تكن نماذج الثرمستورات هي NCP18XH103J03RB(muRata)، فيرجى التحقق من المعلمات ذات الصلة بحماية درجة حرارة المصباح على التطبيق.
[إذا لم يكن هناك قوائم دعم]
3.
[نهاية]
إذا لم يتم توصيل مستشعر درجة حرارة المصباح، فيرجى الاحتفاظ بمعلمات قسم حماية درجة حرارة المصباح على التطبيق بشكل افتراضي وإبعاد الكابلات عن الأجسام الحية.
