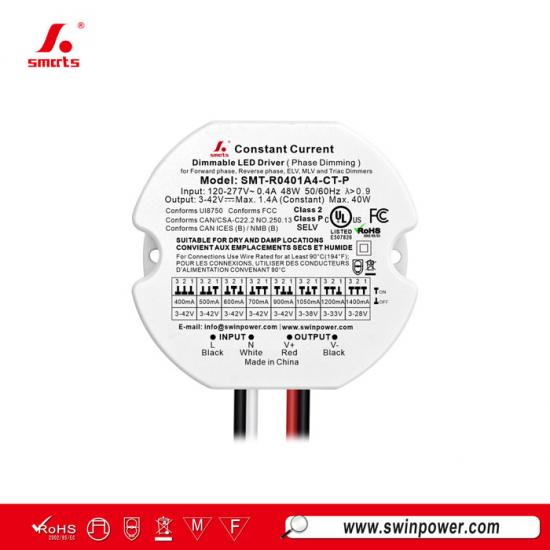

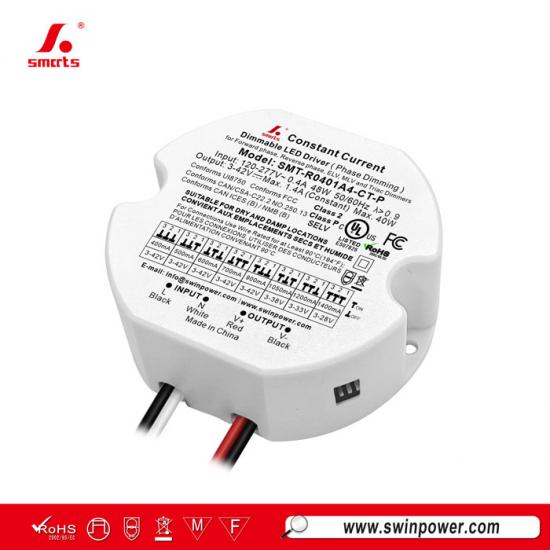

مشغل LED بقدرة 40 وات بتيار ثابت وتعتيم TRIAC دائري بجهد 120-277 فولت تيار متردد لإضاءة LED
هذا مشغل LED قابل للتعتيم بتقنية TRIAC بقدرة 40 وات يتميز بهيكل بلاستيكي دائري ويتضمن حماية من قصر الدائرة وارتفاع درجة الحرارة. وهو متوافق للغاية مع مخفتات الإضاءة TRIAC السائدة في السوق، مما يوفر أداء تعتيم سلس ومستقر.

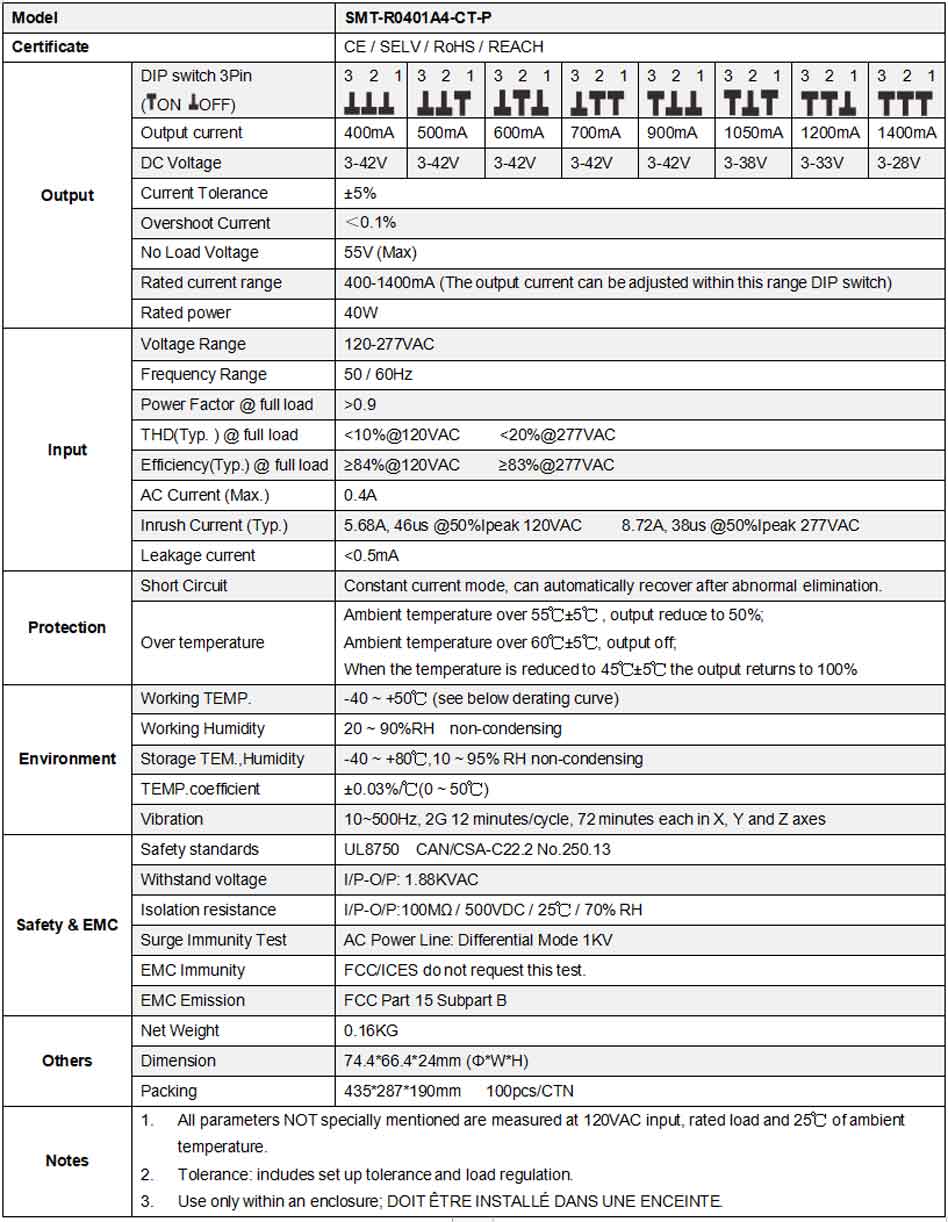

المواصفات
|
|
 |
 |
 |
المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| CO4C | |
| سلك الإدخال | أسود (L) أبيض (N) (2*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2*22AWG) |
| سلك التعتيم | أرجواني (DIM+) وردي (DIM-) (2*22AWG) |
| ملاحظة: يرجى التأكد من توصيلها بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصائح دافئة:
1. الحد الأقصى الموصى به لتيار الحمل (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل إخراج 1 مم²، الحد الأقصى الموصى به لتيار الحمل (أمبير) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. أي طلبات أخرى للكابلات، يمكننا تخصيصها.
عملية التعتيم
استخدام طريقتين للتعتيم في نفس الوقت، يجب أن تتأكد من أن إضاءة LED في أقصى سطوع لها، ثم يمكنك التشغيل باستخدام التعتيم الآخر؛
استخدام تعتيم واحد --- تعتيم TRIAC/قطع الطورg
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط طور التيار المتردد (L) عن طريق توصيل
مخفت طور / Triac أو نظام إضاءة.
2. العمل معالمرحلة الأمامية، MLVوالمرحلة العكسية، ELV،مخفتات TRIACأو نظام الإضاءة.
3. الحد الأدنى للتحميل هو حوالي 10%
4. يرجى محاولة استخدام مخفتات إضاءة بقدرة تعادل على الأقل 2 ضعف طاقة خرج المشغل.
استخدام تعتيم واحد ---0-10/ 1-10V/ 10V PWM/ مقياس الجهد تعتيم
