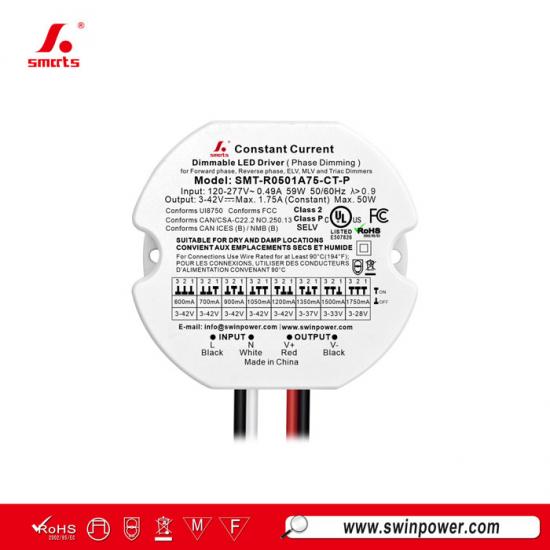

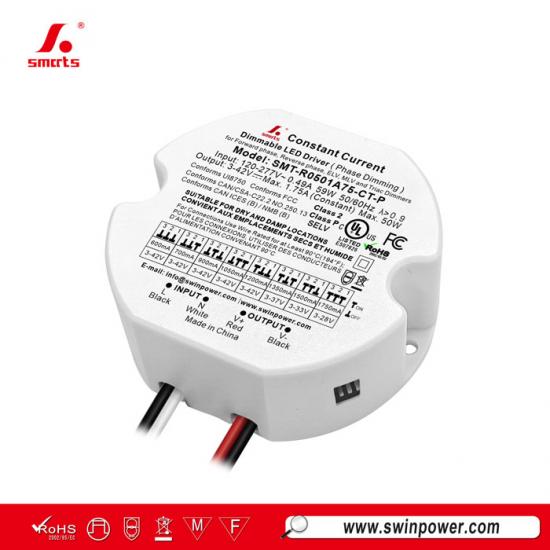

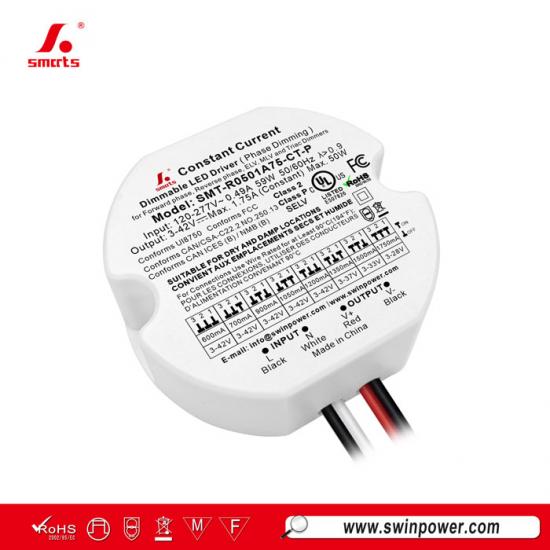

مشغل LED دائري بهيكل بلاستيكي بتيار ثابت وتعتيم TRIAC بقدرة 600 مللي أمبير - 1750 مللي أمبير
هذا مزود طاقة LED بتيار ثابت وقابل للتعتيم بتقنية TRIAC بقدرة 50 واتمتوافق مع معظم مخفتات الإضاءة TRIAC الموجودة في السوق، مما يوفر تعتيماً سلساً ومستقراً وخالياً من الوميض عبر نطاق 0-100%.

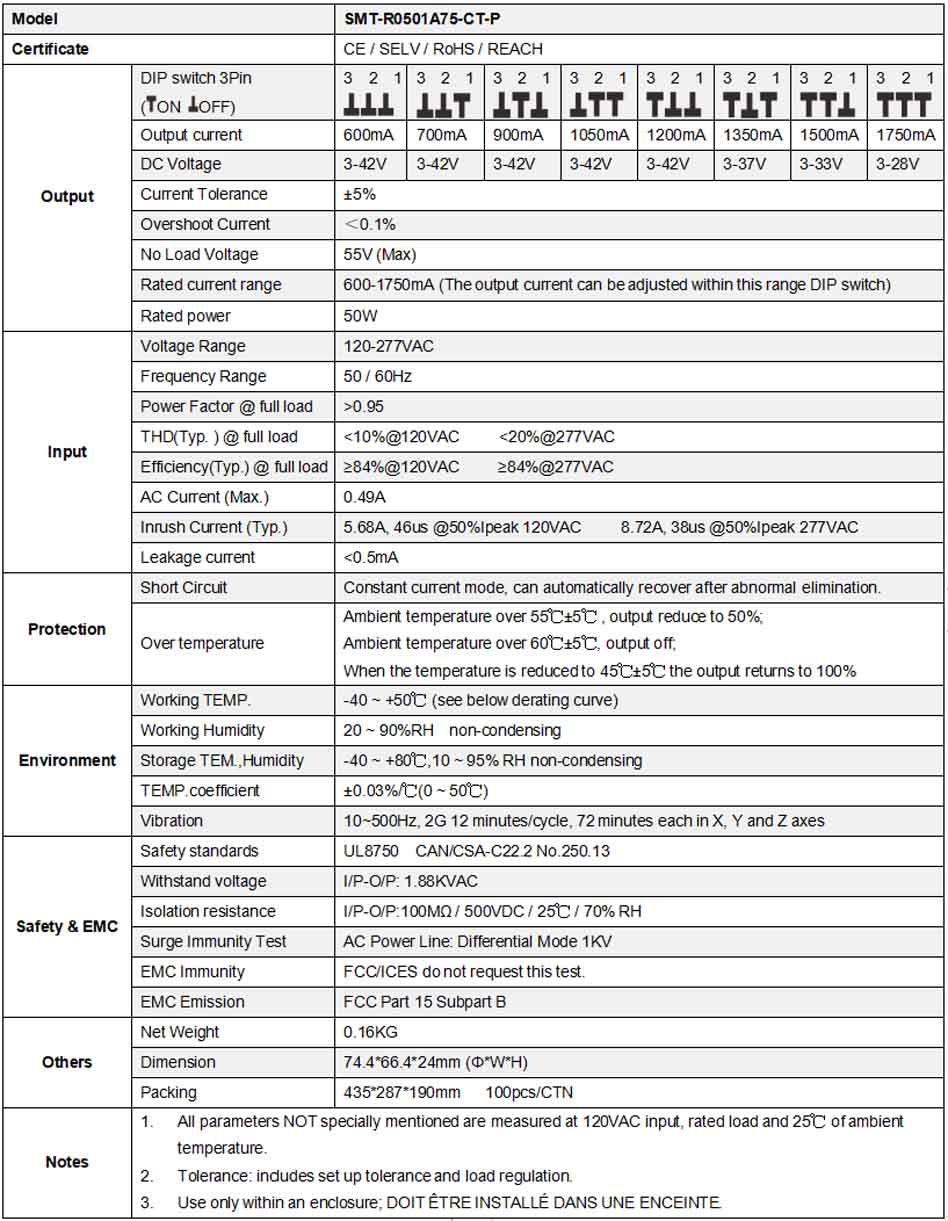

المواصفات
|
|
 |
 |
 |
المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| CO4C | |
| سلك الإدخال | أسود (L) أبيض (N) (2*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2*22AWG) |
| سلك التعتيم | أرجواني (DIM+) وردي (DIM-) (2*22AWG) |
| ملاحظة: يرجى التأكد من توصيلها بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصائح دافئة:
1. الحد الأقصى الموصى به لتيار الحمل (A) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل إخراج 1 مم²، الحد الأقصى الموصى به لتيار الحمل (A) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. أي طلبات أخرى للكابلات، يمكننا تخصيصها.
عملية التعتيم
استخدام طريقتين للتعتيم في نفس الوقت، يجب أن تتأكد من أن إضاءة LED في أقصى سطوع لها، ثم يمكنك التشغيل باستخدام التعتيم الآخر؛
استخدام تعتيم واحد --- تعتيم TRIAC/قطع الطورg
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط طور التيار المتردد (L) عن طريق توصيل
مخفت إضاءة طور / Triac أو نظام إضاءة.
2. العمل معالمرحلة الأمامية، MLVوالمرحلة العكسية، ELV،مخفتات TRIACأو نظام الإضاءة.
3. الحد الأدنى للتحميل هو حوالي 10%
4. يرجى محاولة استخدام مخفتات إضاءة بقدرة تعادل على الأقل 2 أضعاف طاقة خرج المشغل.
استخدام تعتيم واحد ---0-10/ 1-10V/ 10V PWM/ مقياس الجهد تعتيم
