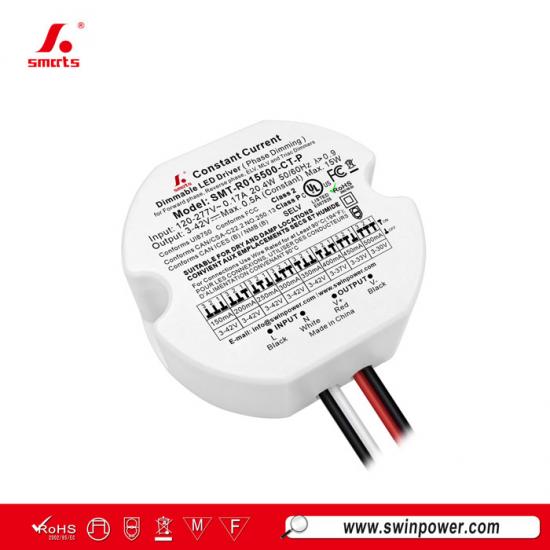

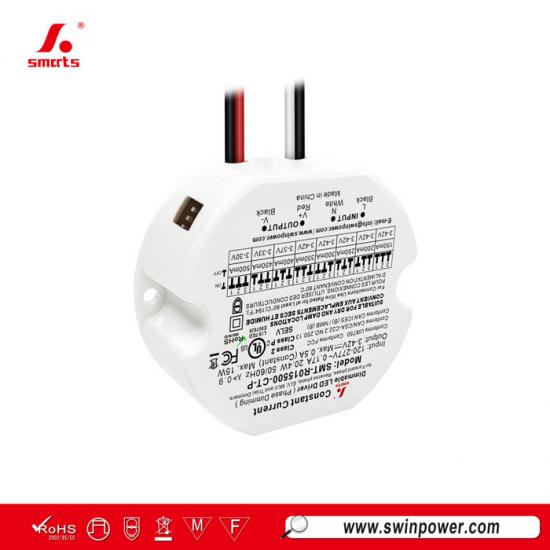

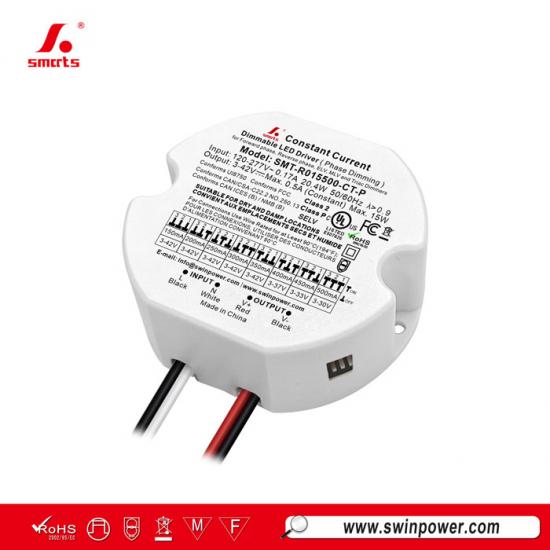

مشغل LED قابل للتعتيم بتقنية triac مع تيار متعدد قابل للاختيار 150ma-500ma للاستخدام الداخلي
مزود طاقة LED بتيار ثابت قابل للتعتيم بتقنية TRIACيتميز بمعامل تصحيح قدرة (PFC) نشط مدمج وكفاءة تصل إلى 83%. يستخدم غلافاً بلاستيكياً بتبديد حراري ممتاز ويأتي مع ضمان لمدة 7 سنوات.

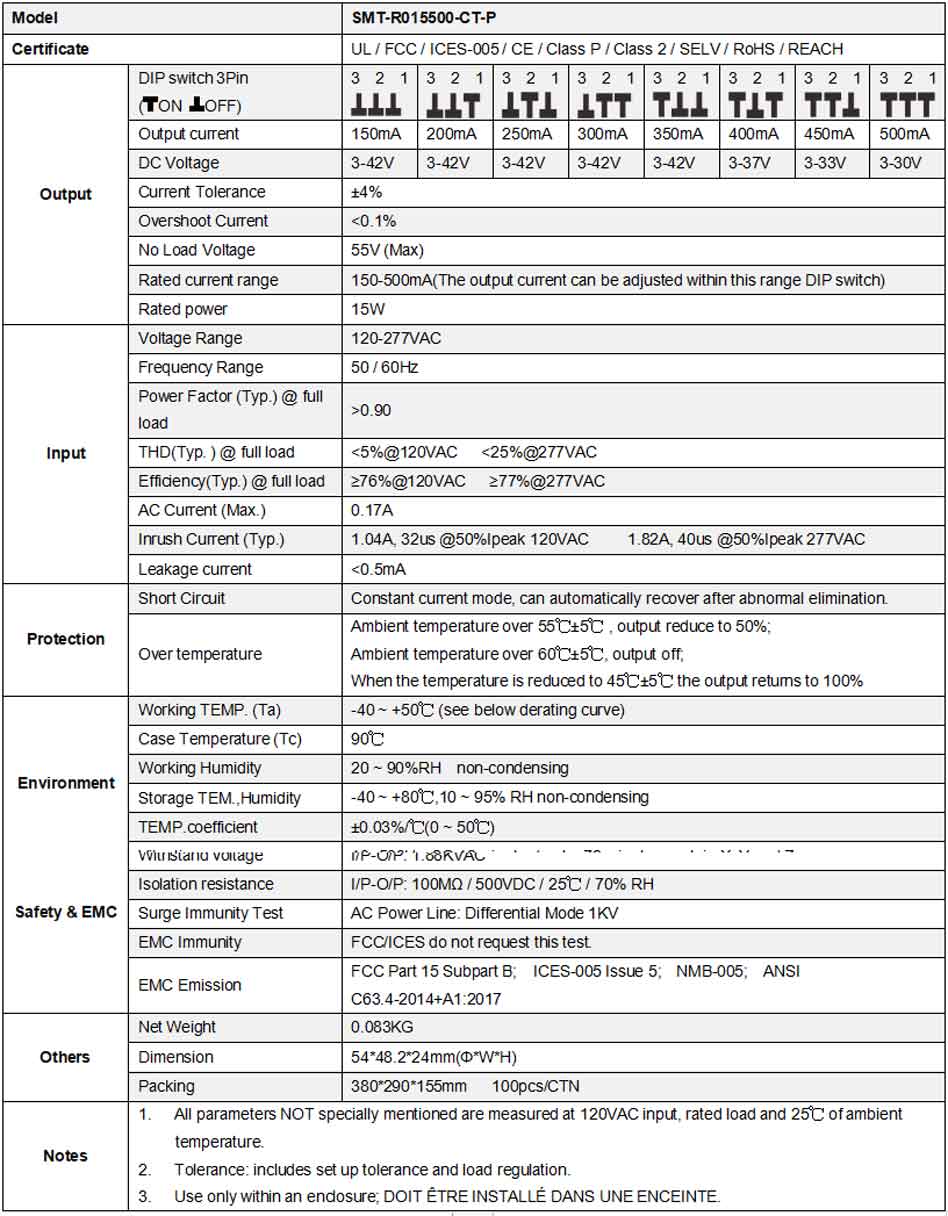

المواصفات
|
|
 |
 |
 |
المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| CO4C | |
| سلك الإدخال | أسود (L) أبيض (N) (2*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2*22AWG) |
| سلك التعتيم | أرجواني (DIM+) وردي (DIM-) (2*22AWG) |
| ملاحظة: يرجى التأكد من توصيلها بشكل صحيح، وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصائح مفيدة:
1. الحد الأقصى الموصى به لتيار الحمل (A) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل إخراج 1 مم²، الحد الأقصى الموصى به لتيار الحمل (A) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. يمكننا تخصيص أي طلبات أخرى للكابلات.
عملية التعتيم
استخدام طريقتين للتعتيم في نفس الوقت، يجب أن تتأكد من أن إضاءة LED في أقصى سطوع لها، ومن ثم يمكنك التشغيل باستخدام التعتيم الآخر؛
استخدام تعتيم واحد --- تعتيم TRIAC/قطع الطورg
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط طور التيار المتردد (L) عن طريق توصيل
مخفت طور / Triac أوr نظام إضاءة.
2. يعمل معالطور الأمامي، MLVوالطور العكسي، ELV،مخفتات TRIACأو نظام إضاءة.
3. الحد الأدنى للتحميل هو حوالي 10%
4. يرجى محاولة استخدام مخفتات إضاءة ذات قدرة تعادل على الأقل 2 أضعاف قدرة خرج المشغل.
استخدام تعتيم واحد ---0-10/ 1-10V/ 10V PWM/ مقياس الجهد تعتيم
