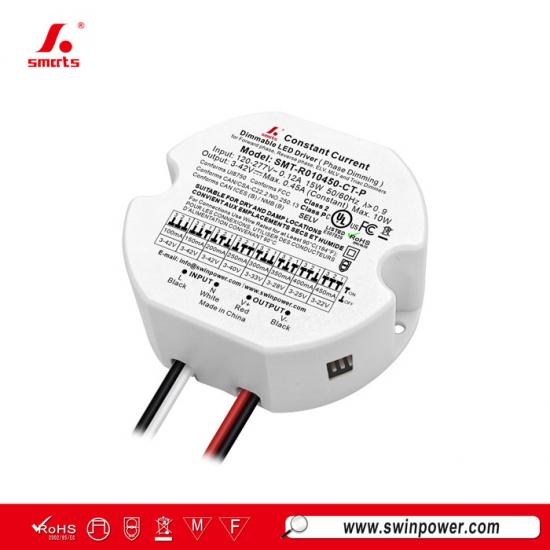

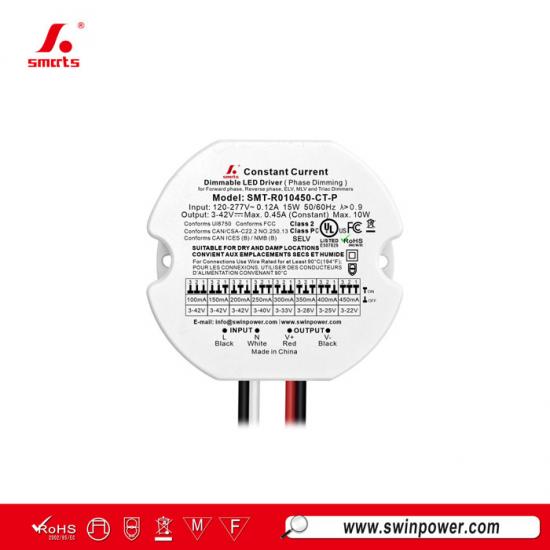

مشغل LED دائري بتيار ثابت قابل للتعتيم بتقنية TRIAC بقدرة 100 مللي أمبير - 450 مللي أمبير لإضاءة LED
هذا مزود طاقة LED بتيار ثابت بقدرة 10 وات يتميز بهيكل بلاستيكي دائري، ويوفر كفاءة عالية (تصل إلى 77%) وتبديدًا ممتازًا للحرارة، ويتضمن حماية من قصر الدائرة وارتفاع درجة الحرارة. يأتي مع ضمان ممتد لمدة 7 سنوات.

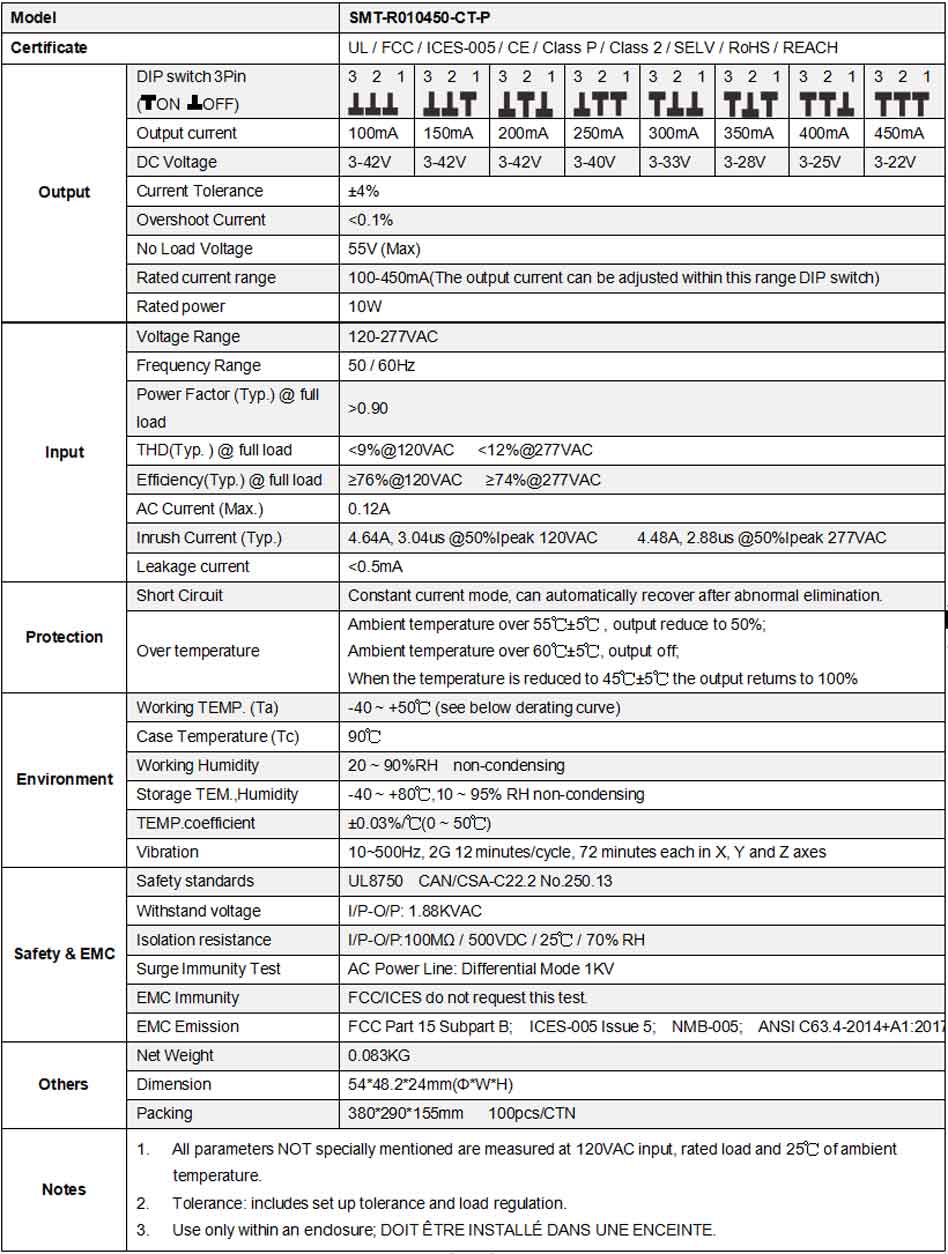

المواصفات
|
|
 |
 |
 |
المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| CO4C | |
| سلك الإدخال | أسود (L) أبيض (N) (2*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2*22AWG) |
| سلك التعتيم | أرجواني (DIM+) وردي (DIM-) (2*22AWG) |
| ملاحظة: يرجى التأكد من توصيلها بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصائح ودية:
1. أقصى تيار تحمل موصى به (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل إخراج 1 مم²، أقصى تيار تحمل موصى به (أمبير) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. لأي طلبات أخرى تتعلق بالكابلات، يمكننا تخصيصها.
عملية التعتيم
استخدام طريقتين للتعتيم في نفس الوقت، يجب أن تتأكد من أن إضاءة LED في أقصى سطوع لها، ثم يمكنك التشغيل باستخدام التعتيم الآخر؛
استخدام تعتيم واحد --- تعتيم TRIAC/قطع الطورg
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف الإدخال لخط طور التيار المتردد (L) عن طريق توصيل
مخفت إضاءة طور / Triac أو نظام إضاءة.
2. العمل معالمرحلة الأمامية، MLVوالمرحلة العكسية، ELV،مخفتات TRIACأو نظام إضاءة.
3. الحد الأدنى للتحميل هو حوالي 10%
4. يرجى محاولة استخدام مخفتات إضاءة ذات قدرة تعادل على الأقل 2 ضعف طاقة خرج المشغل.
استخدام تعتيم واحد ---0-10/ 1-10V/ 10V PWM/ مقياس الجهد تعتيم
منتجات ذات صلة
|

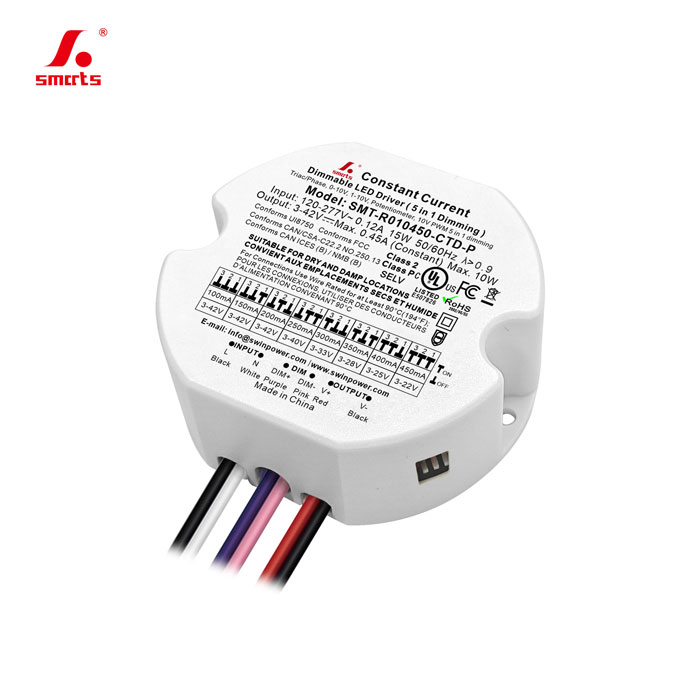

هذامزود طاقة LED بتيار ثابت بقدرة 10 واطيتميز بهيكل بلاستيكي مستدير وهو متوافق مع كل من تعتيم TRIAC وتعتيم 0-10V. إنه مدمج ومصمم للتركيب السريع والسهل، مما يجعله مثاليًا لمشاريع إضاءة LED الداخلية في المساحات الضيقة.
