مصنعو مشغلات LED ذات تيار ثابت وقابلة للتعتيم بهيكل بلاستيكي دائري لإضاءة LED

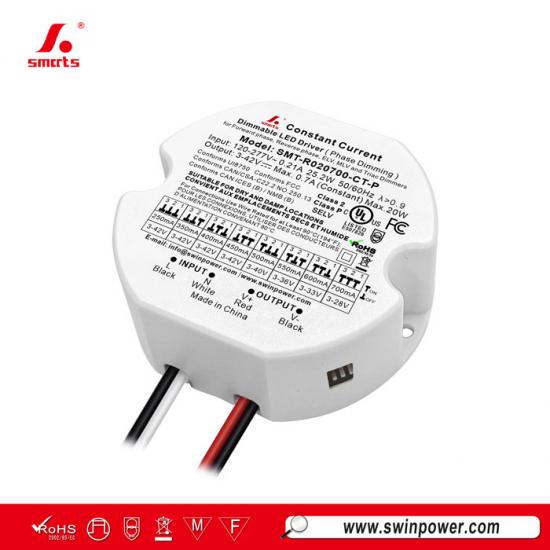

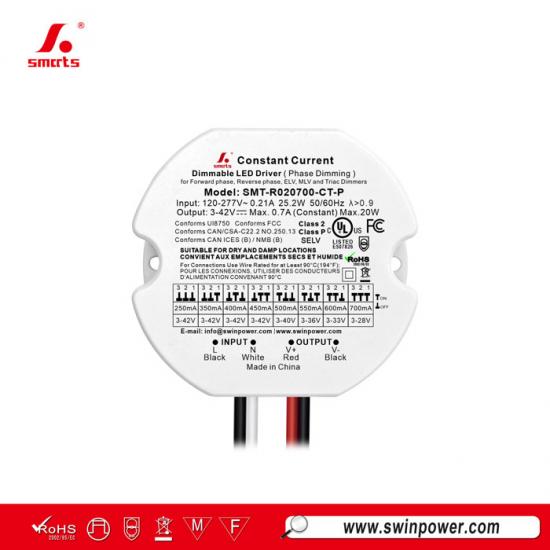

هذامزود طاقة LED بقدرة 20 وات قابل للتعتيم بتقنية TRIACيتميز بتصنيف مقاومة للماء IP20 وهيكل بلاستيكي دائري مدمج؛ يسمح حجمه الصغير بالتركيب السريع والسهل، مما يجعله مثالياً للاستخدام في المساحات الداخلية الضيقة.

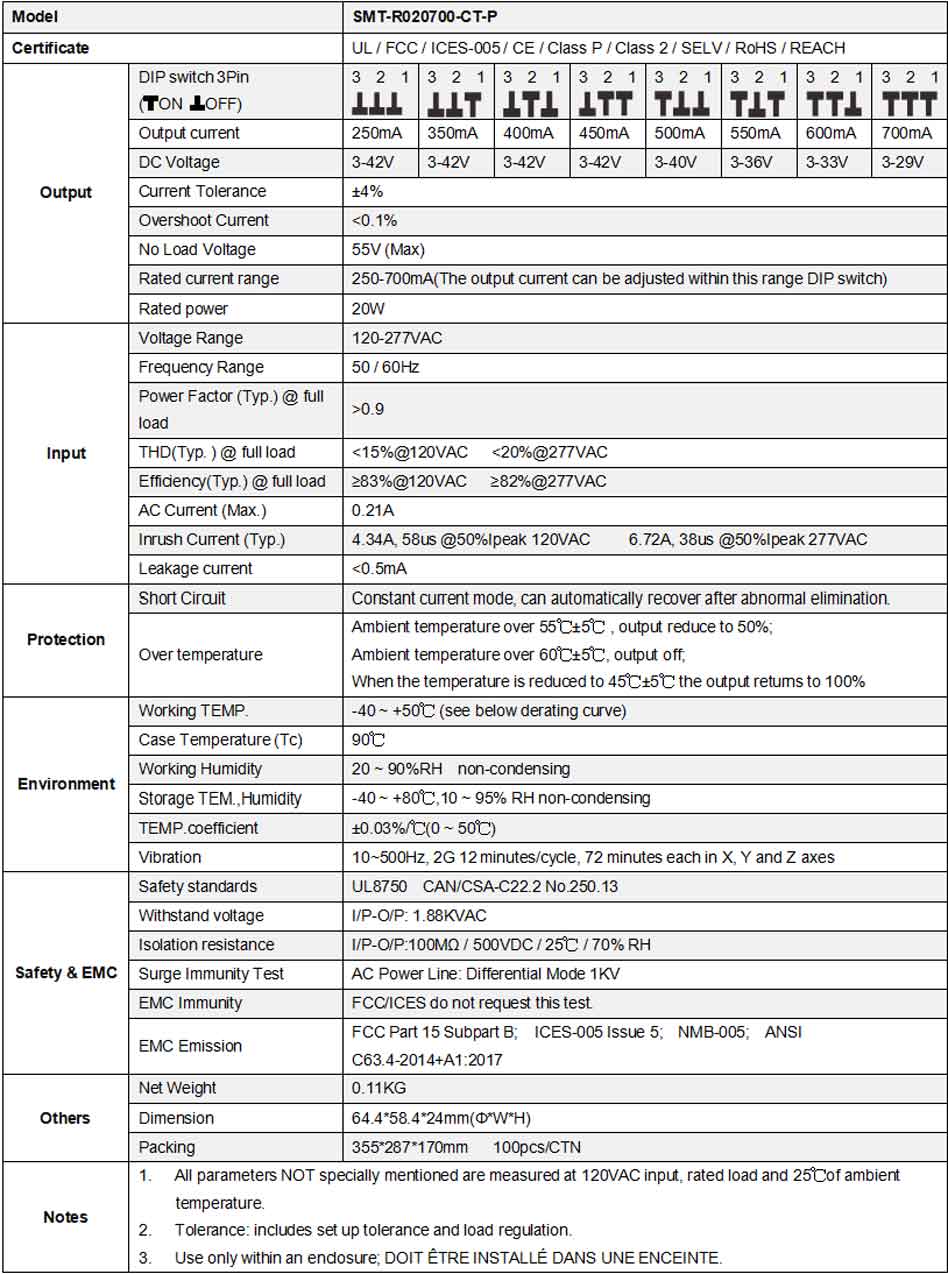

المواصفات
|
|
 |
 |
 |
المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| CO4C | |
| سلك الإدخال | أسود (L) أبيض (N) (2*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2*22AWG) |
| سلك التعتيم | أرجواني (DIM+) وردي (DIM-) (2*22AWG) |
| ملاحظة: يرجى التأكد من توصيلها بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصائح مفيدة:
1. الحد الأقصى الموصى به لتيار الحمل (A) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل إخراج 1 مم²، الحد الأقصى الموصى به لتيار الحمل (A) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. يمكننا تخصيص أي طلبات أخرى للكابلات.
عملية التعتيم
عند استخدام طريقتين للتعتيم في نفس الوقت، يجب التأكد من أن إضاءة LED عند أقصى سطوع لها، ثم يمكنك التشغيل باستخدام التعتيم الآخر؛
استخدام تعتيم واحد --- تعتيم TRIAC/القطع الطوريg
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الإخراج من خلال طرف الإدخال لخط الطور المتردد (L) عن طريق توصيل
مخفت إضاءة طوري / Triac أوأو نظام إضاءة.
2. العمل مع الطور الأمامي، MLV ووالطور العكسي، ELV،مخفتات TRIACأو نظام إضاءة.
3. الحد الأدنى للتحميل حوالي 10%
4. يرجى محاولة استخدام مخفتات إضاءة ذات قدرة لا تقل عن 2 أضعاف قدرة خرج المشغل.
استخدام تعتيم واحد ---0-10/ 1-10V/ 10V PWM/ مقياس جهد تعتيم
