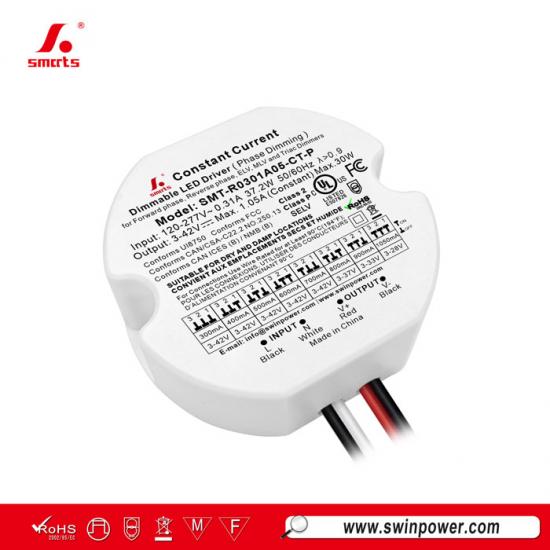

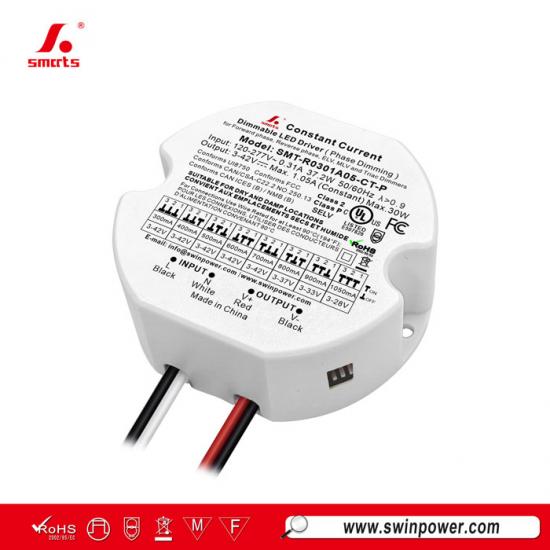

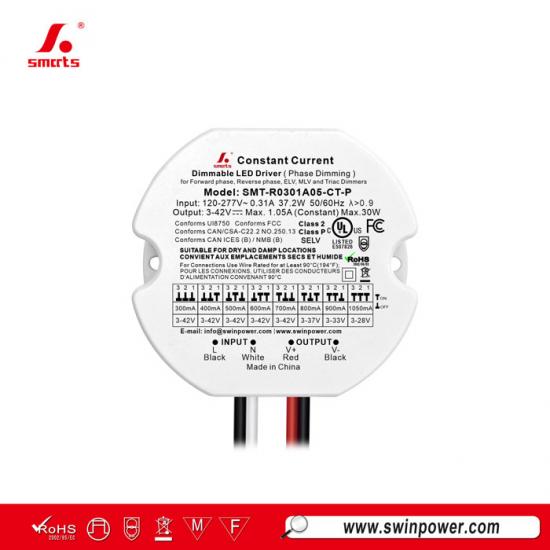

مشغل LED بتيار ثابت قابل للتعتيم بقدرة 30 وات و300 مللي أمبير - 1050 مللي أمبير لشريط إضاءة LED
مشغل LED هذا مدمج ومستدير بقدرة 30 وات بتيار ثابت، وهو قابل للتعتيم بتقنية TRIAC، مما يوفر تعتيماً سلساً ومستقراً وخالياً من الوميض من 0% إلى 100%؛ وهو مناسب للتركيب في مشاريع إضاءة LED الداخلية المحدودة.

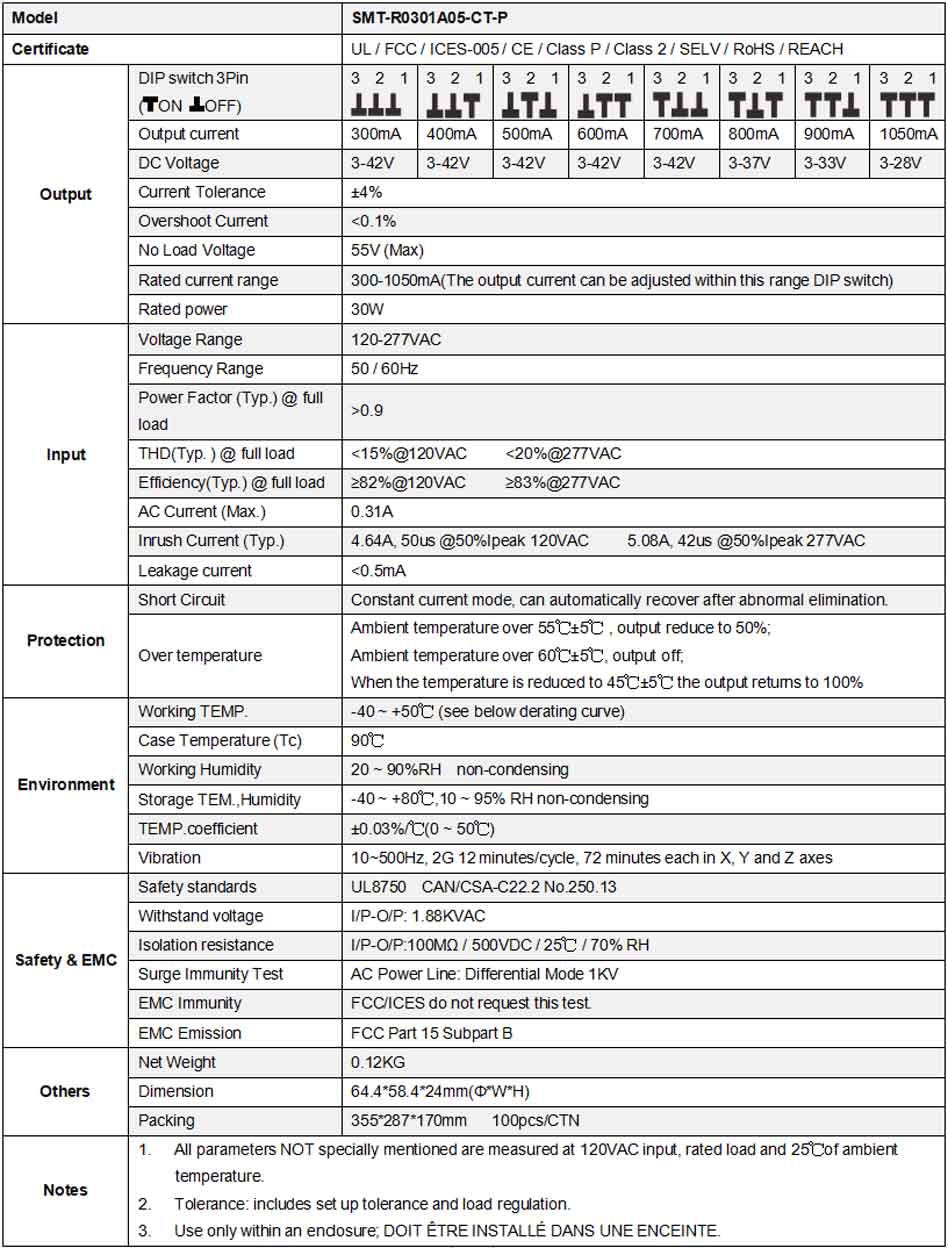

المواصفات
|
|
 |
 |
 |

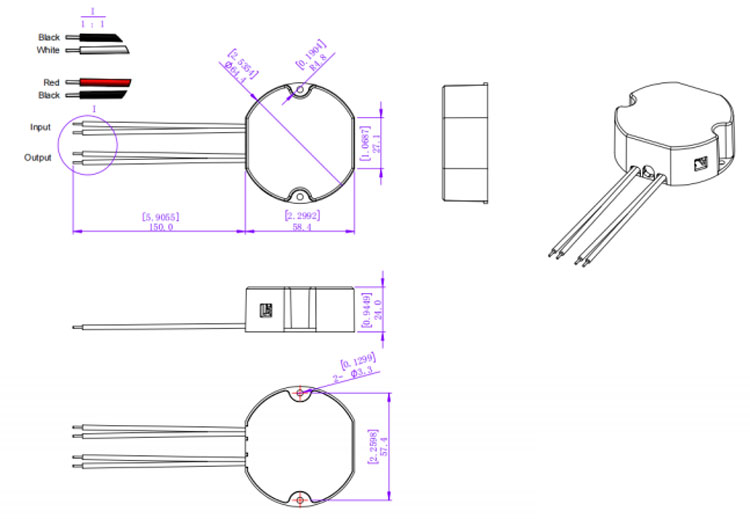

المواصفات الميكانيكية
| مقياس الأسلاك الأمريكي | |
| CO4C | |
| سلك الإدخال | أسود (L) أبيض (N) (2*18AWG) |
| سلك الإخراج | أحمر (V+) أسود (V-) (2*22AWG) |
| سلك التعتيم | أرجواني (DIM+) وردي (DIM-) (2*22AWG) |
| ملاحظة: يرجى التأكد من توصيلها بشكل صحيح وإلا فلن يعمل منتجك بشكل صحيح وقد يتعرض للتلف. | |
نصائح مفيدة:
1. الحد الأقصى الموصى به لتيار الحمل (أمبير) = قطر السلك (مم²) × 10 أمبير/مم²
على سبيل المثال: كابل إخراج 1 مم²، الحد الأقصى الموصى به لتيار الحمل (أمبير) = 1 مم² × 10 أمبير/مم² = 10 أمبير
2. أي طلبات أخرى للكابلات، يمكننا تخصيصها.
عملية التعتيم
استخدام طريقتين للتعتيم في نفس الوقت،يجب أن تتأكد من أن إضاءة LED في أقصى درجات السطوع، ثم يمكنك استخدام التعتيم الآخر؛
استخدام تعتيم واحد --- TRIAC/تعتيم قطع الطورg
1. يمكن ضبط تعديل عرض النبضة (PWM) لجهد الخرج من خلال طرف دخل خط طور التيار المتردد (L) عن طريق توصيل
مخفت طور / TRIAC أوr نظام إضاءة.
2. العمل مع الطور الأمامي، MLV و الطور العكسي، ELV، مخفتات TRIAC أو نظام إضاءة.
3. الحد الأدنى للتحميل هو حوالي 10%
4. يرجى محاولة استخدام مخفتات ذات طاقة لا تقل عن 2 أضعاف طاقة خرج المشغل.
استخدام تعتيم واحد ---0-10/ 1-10V/ 10V PWM/ مقياس الجهد تعتيم
منتجات ذات صلة
|

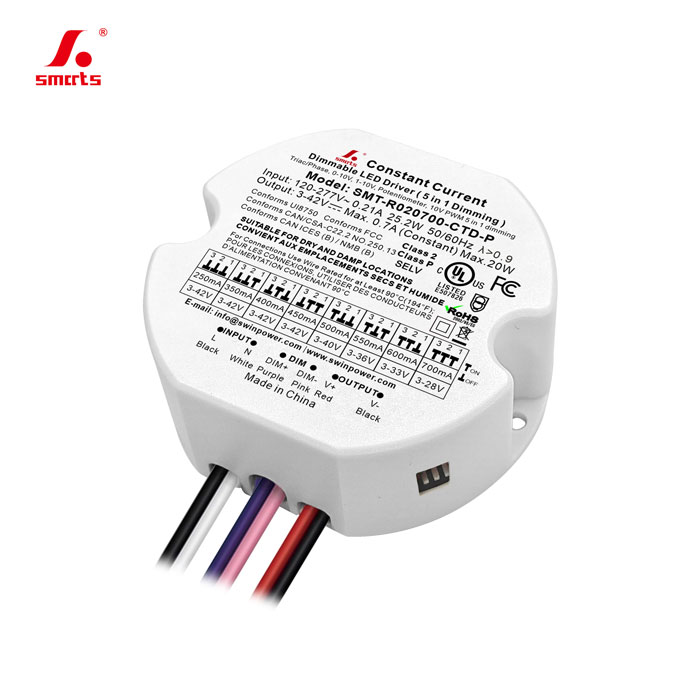

هذا مزود طاقة LED قابل للتعتيم بتقنية TRIAC و 0-10V يتميز بتشغيل بجهد ثابت وتصميم هيكل بلاستيكي دائري؛ متوافق مع معايير سلامة الإضاءة العالمية ومدعوم بضمان ممتد لمدة 7 سنوات.
