مزود طاقة شريط إضاءة LED لاسلكي قابل للتعتيم يعمل بتقنية بلوتوث بجهد ثابت 12 فولت 200 واط
جهد ثابت من 100 إلى 277 فولت تيار متردد مزود طاقة لاسلكي قابل للتعتيم لمصابيح LED من CASAMBI مع نطاق تعتيم فائق العمق من 0 إلى 100%. يمكن التحكم بدقة في وحدات الإضاءة عبر تطبيق جوال. اتصال بسيط وآمن.
مواصفة
| نموذج | SMT-CB-12200-xC-J | SMT-CB-24200-xC-J | SMT-CB-36200-xC-J | SMT-CB-48200-xC-J | |
| شهادة | UL / FCC / ICES-005 / النوع HL / الفئة P / RoHS / REACH | ||||
| الناتج | جهد التيار المستمر | 12 فولت | 24 فولت | 36 فولت | 48 فولت |
| تحمل الجهد | ±0.5 فولت | ±0.5 فولت | ±1 فولت | ±1 فولت | |
| تنظيم الأحمال | ±3% | ±1% | ±1% | ±1% | |
| تنظيم الخط | ≤1% | ≤1% | ≤1% | ≤1% | |
| التيار المقنن | 16.67 أمبير | 8.33A | 5.55 أمبير | 4.17أ | |
| القدرة المقدرة | 200 واط | 200 واط | 200 واط | 200 واط | |
| تموجات وضوضاء (بحد أقصى) | 340 ملي فولت ذروة إلى ذروة | 310 ملي فولت ذروة إلى ذروة | 260 ملي فولت ذروة إلى ذروة | 260 ملي فولت ذروة إلى ذروة | |
| تجاوز الجهد | أقل من 3% (حمولة كاملة)، أقل من 4% (بدون حمولة) | ||||
| مدخل | نطاق الجهد | 120-277 فولت تيار متردد | |||
| نطاق التردد | 50 / 60 هرتز | ||||
| معامل القدرة عند الحمل الكامل | >0.95 | ||||
| THD(Typ. ) عند الحمل الكامل | ≤15% عند 120 فولت تيار متردد ≤15% عند 277 فولت تيار متردد | ||||
| الكفاءة (النموذجية) عند الحمل الكامل |
88.0% عند 120 فولت تيار متردد
91.0% عند 277 فولت تيار متردد |
91.0% عند 120 فولت تيار متردد
93.5% عند 277 فولت تيار متردد |
88.5% عند 120 فولت تيار متردد
91.5% عند 277 فولت تيار متردد |
89.5% عند 120 فولت تيار متردد
91.5% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | 2.1أ | ||||
| تيار البدء (النموذجي) | 37.2 أمبير/107 ميكروثانية عند 50% ذروة عند 120 فولت تيار متردد، 88.4 أمبير/284 ميكروثانية عند 50% ذروة عند 277 فولت تيار متردد | ||||
| تيار التسريب | <0.5 مللي أمبير | ||||
| حماية | قصر الدائرة | وضع التوقف المؤقت، يستعيد الوضع عافيته تلقائيًا بعد زوال حالة العطل. | |||
| زيادة الحمل | وضع التعثر بنسبة 105%~110%، ويتعافى تلقائيًا بعد إزالة حالة العطل. | ||||
| ارتفاع درجة الحرارة | قم بإيقاف تشغيل جهد الخرج واستعادته تلقائيًا بعد انخفاض درجة الحرارة. | ||||
| بيئة | درجة حرارة العمل | -40~+45 درجة مئوية (انظر منحنى خفض القدرة أدناه) | |||
| رطوبة العمل | 20 - 95% رطوبة نسبية بدون تكثيف | ||||
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | ||||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||||
| اهتزاز | 10 ~ 500 هرتز، 5G، 12 دقيقة/دورة، محور XYZ، 72 دقيقة لكل محور | ||||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛ CAN/CSA-C22.2 رقم 250.13 | |||
| تحمل الجهد | I/PO/P:1.88 كيلو فولت تيار متردد I/P-FG:1.88 كيلو فولت تيار متردد O/P-FG:0.5 كيلو فولت تيار متردد | ||||
| مقاومة العزل | مقاومة الإدخال/الإخراج: >100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | ||||
| اختبار المناعة ضد ارتفاع مستويات السيتوكينات | خط الطاقة الكهربائية المترددة: الوضع التفاضلي 2 كيلو فولت، الوضع المشترك 4 كيلو فولت | ||||
| مناعة EMC | لا تطلب لجنة الاتصالات الفيدرالية/المعهد الدولي لأمن الإلكترونيات هذا الاختبار. | ||||
| انبعاثات التوافق الكهرومغناطيسي | CFR47 FCC الجزء 15 الجزء الفرعي ب: 2020؛ ANSI C63.4a-2017؛ ICES-005 الإصدار 5 | ||||
| آحرون | الوزن الصافي | 2 كجم | |||
| الأبعاد | 293*125*42.7 مم (الطول*العرض*الارتفاع) | ||||
| التعبئة والتغليف | 335*270*280 مم، 10 قطع/كرتونة | ||||
| ملحوظات | 1. ما لم يُنص على خلاف ذلك، يتم قياس جميع المواصفات عند مدخل 120 فولت، والحمل المقنن، ودرجة حرارة محيطة 25 درجة مئوية. | ||||
| 2. الحالات الافتراضية: جهد الخرج هو جهد التيار المستمر. تردد الخرج هو 5.2 كيلو هرتز. | |||||
| 3. مشغل LED يفي بمتطلبات الانبعاثات التوافقية لمعيار ANSI C82.77-10. | |||||
|
|
|
|
|
المواصفات الميكانيكية
1. كابل الإدخال 18AWG، كابل أسود (L)، كابل أبيض (N)، كابل أخضر (G).
2. كابل الإخراج 12AWG (12 فولت)، 14AWG (24 فولت / 36 فولت / 48 فولت)، الكابل الأحمر (+) إلى الجانب الموجب (+)، الكابل الأسود (-) إلى الجانب السالب (-).
3. يرجى التأكد من توصيل هذه الأجزاء بشكل صحيح، وإلا فلن يعمل المنتج بشكل صحيح وقد يتعرض للتلف.
4. لا يوجد خاصية التعتيم، مع هوائي خارجي
مخطط توصيل التعتيم
الاستخدام الجوهري:
عملية استخدام كاسامبي:
المنتجات ذات الصلة
|

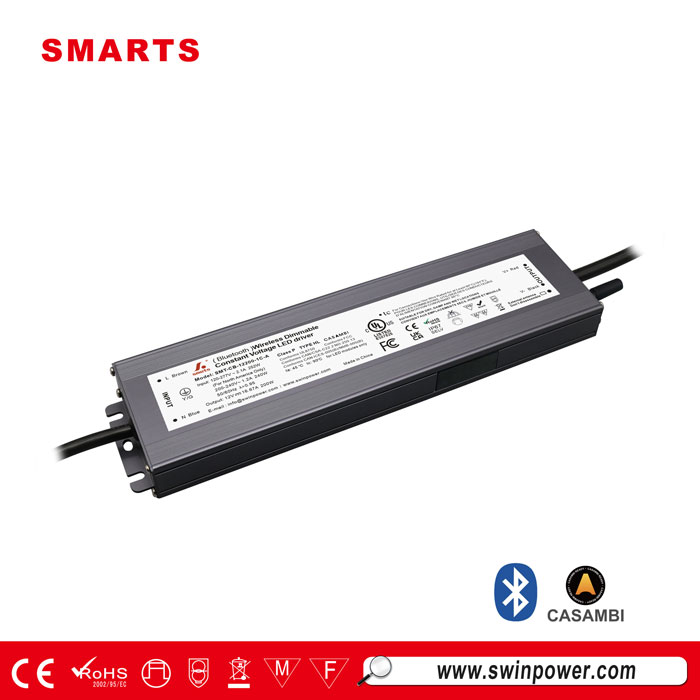

هذا مشغل LED بجهد ثابت 200 واط يتميز بتقنية التعتيم اللاسلكي CASAMBI بتقنية بلوتوث. يتميز بتصميم هيكل من الألومنيوم لتبديد حرارة ممتاز، ومقاوم للماء بمعيار IP67. حاصل على شهادة UL، ويباع بشكل أساسي في أمريكا الشمالية، ويأتي مع ضمان لمدة 7 سنوات. نموذج: SMT-CB-12200-1C-A جهد الإدخال: 100-277 فولت تيار متردد
وضع التعتيم:
كاسامبي بلوتوث قابل للتعتيم
|
