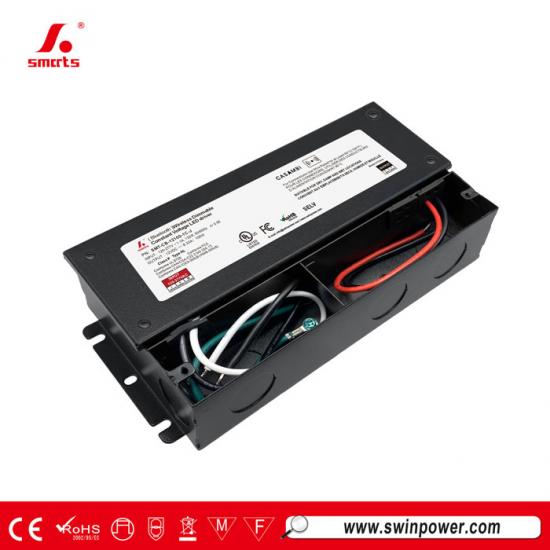

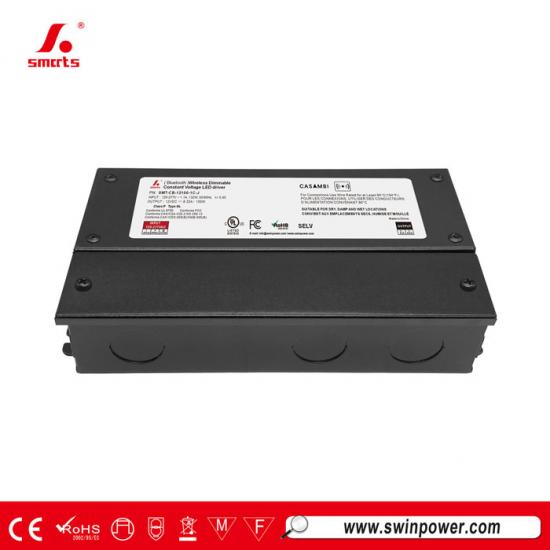

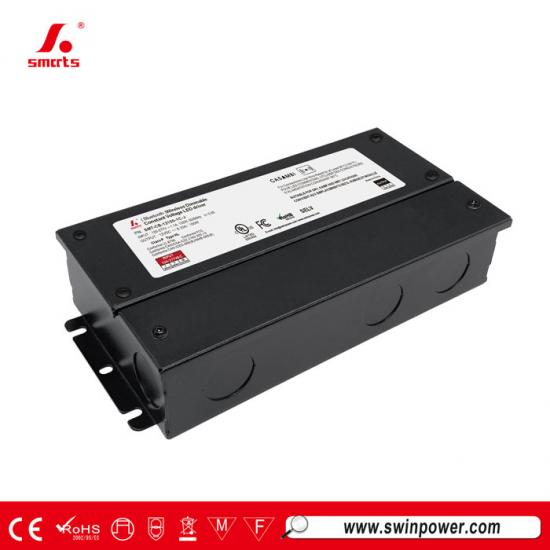

مشغل LED قابل للتعتيم بجهد ثابت 96 واط من CASAMBI، يعمل بجهد 24 فولت/48 فولت، مزود بصندوق توصيل.
هذا مشغل LED لاسلكي قابل للتعتيم بجهد ثابت يتميز بتصميم متكامل مع صندوق توصيل وغلاف معدني لتبديد حرارة ممتاز. يوفر توصيلاً بسيطاً وتحكماً دقيقاً في شدة الإضاءة. وهو مناسب للتركيب في مشاريع إضاءة LED الذكية الداخلية.
مواصفة
| نموذج | SMT-CB-24096-xC-J | SMT-CB-48096-xC-J | |
| شهادة | UL / FCC / ICES-005 / النوع HL / الفئة 2 / الفئة P / RoHS / REACH | ||
| الناتج | جهد التيار المستمر | 24 فولت | 48 فولت |
| تحمل الجهد | ±4% | ±2% | |
| تنظيم الحمل | ±3% | ±2% | |
| تنظيم الخط | ±1% | ±1% | |
| التيار المقنن | 4أ | 2أ | |
| القدرة المقدرة | 96 واط | 96 واط | |
| تموجات وضوضاء (بحد أقصى) | 300 ملي فولت ذروة إلى ذروة | 208 ملي فولت ذروة-ذروة | |
| تجاوز الجهد | أقل من 3% (حمولة كاملة) أقل من 4% (بدون حمولة) | ||
| مدخل | نطاق الجهد | 120-277 فولت تيار متردد | |
| نطاق التردد | 50 / 60 هرتز | ||
| معامل القدرة عند الحمل الكامل | >0.95 | ||
| THD(Typ. ) عند الحمل الكامل | ≤10% عند 120 فولت تيار متردد ≤10% عند 277 فولت تيار متردد | ||
| الكفاءة (النموذجية) عند الحمل الكامل |
87.5% عند 120 فولت تيار متردد
90.0% عند 277 فولت تيار متردد |
88.6% عند 120 فولت تيار متردد
91.9% عند 277 فولت تيار متردد |
|
| التيار المتردد (الحد الأقصى) | 1.1أ | ||
| تيار البدء (النموذجي) | 49.6 أمبير/136 ميكروثانية عند 50% من ذروة التيار 120 فولت تيار متردد، 96.0 أمبير/146 ميكروثانية عند 50% من ذروة التيار 277 فولت تيار متردد | ||
| تيار التسرب | <0.5 مللي أمبير | ||
| حماية | قصر الدائرة | وضع التوقف المؤقت، يستعيد النظام وضعه تلقائيًا بعد إزالة الاستثناء. | |
| زيادة الحمل | وضع التعثر بنسبة 105%~120%، ويتعافى تلقائيًا بعد إزالة حالة العطل. | ||
| ارتفاع درجة الحرارة | قم بإيقاف تشغيل جهد الخرج واستعادته تلقائيًا بعد انخفاض درجة الحرارة. | ||
| بيئة | درجة حرارة العمل | -40~+50 درجة مئوية (انظر منحنى خفض القدرة أدناه) | |
| رطوبة العمل | 20 - 95% رطوبة نسبية بدون تكثيف | ||
| التخزين TEM، الرطوبة | -40 إلى +80 درجة مئوية، 10 إلى 95% رطوبة نسبية بدون تكثيف | ||
| معامل درجة الحرارة | ±0.03%/درجة مئوية (0 - 50 درجة مئوية) | ||
| اهتزاز | 10 ~ 500 هرتز، 5G، 12 دقيقة/دورة، محور XYZ، 72 دقيقة لكل محور | ||
| السلامة والتوافق الكهرومغناطيسي | معايير السلامة | UL8750؛ CAN/CSA-C22.2 رقم 250.13 | |
| تحمل الجهد | I/PO/P:1.88 كيلو فولت تيار متردد I/P-FG:1.88 كيلو فولت تيار متردد O/P-FG:0.5 كيلو فولت تيار متردد | ||
| مقاومة العزل | مقاومة الإدخال/الإخراج: >100 ميجا أوم / 500 فولت تيار مستمر / 25 درجة مئوية / 70% رطوبة نسبية | ||
| اختبار المناعة ضد ارتفاع مستويات السيتوكينات | خط الطاقة الكهربائية المترددة: الوضع التفاضلي 1 كيلو فولت، الوضع المشترك 2 كيلو فولت | ||
| مناعة EMC | لا تطلب لجنة الاتصالات الفيدرالية/المعهد الدولي لأمن الإلكترونيات هذا الاختبار. | ||
| انبعاثات التوافق الكهرومغناطيسي | CFR47 FCC الجزء 15 الجزء الفرعي ب: 2020؛ ANSI C63.4a-2017؛ ICES-005 الإصدار 5 | ||
| آحرون | الوزن الصافي | 2 كجم | |
| البعد | 188*95.4*42.7 مم (الطول*العرض*الارتفاع) | ||
| التعبئة والتغليف | 415*265*270 مم، 20 قطعة/كرتونة | ||
| ملحوظات | 1. ما لم يُنص على خلاف ذلك، يتم قياس جميع المواصفات عند مدخل 120 فولت، والحمل المقنن، ودرجة حرارة محيطة 25 درجة مئوية. | ||
| 2. الأوضاع الافتراضية: جهد الخرج هو جهد التيار المستمر المقنن. تردد الخرج هو 5.2 كيلوهرتز | |||
| 3. مشغل LED يفي بمتطلبات الانبعاثات التوافقية لمعيار ANSI C82.77-10. | |||
|
|
|
|
|

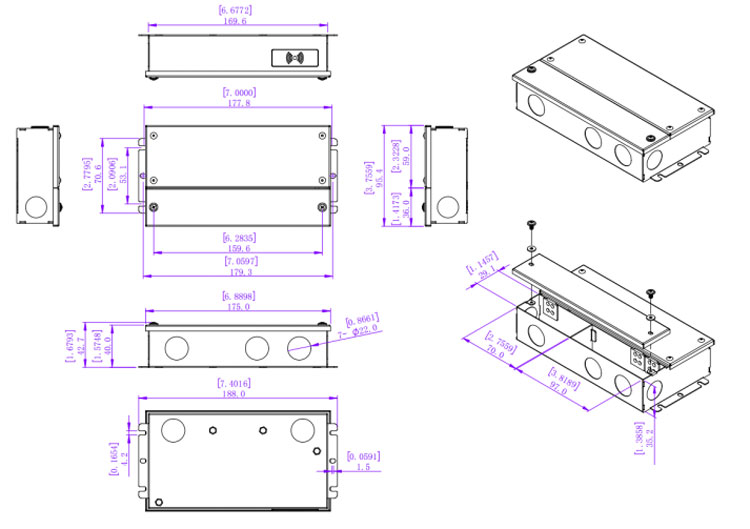

المواصفات الميكانيكية
1. كابل الإدخال 18AWG، كابل أسود (L)، كابل أبيض (N)، كابل أخضر (G).
2. كابل الإخراج 12AWG (12 فولت)، 14AWG (24 فولت / 36 فولت / 48 فولت)، الكابل الأحمر (+) إلى الجانب الموجب (+)، الكابل الأسود (-) إلى الجانب السالب (-).
3. يرجى التأكد من توصيل هذه الأجزاء بشكل صحيح، وإلا فلن يعمل المنتج بشكل صحيح وقد يتعرض للتلف.
4. لا يوجد خاصية التعتيم، مع هوائي خارجي
مخطط توصيل التعتيم
الاستخدام الجوهري:
عملية استخدام كاسامبي:
المنتجات ذات الصلة
|

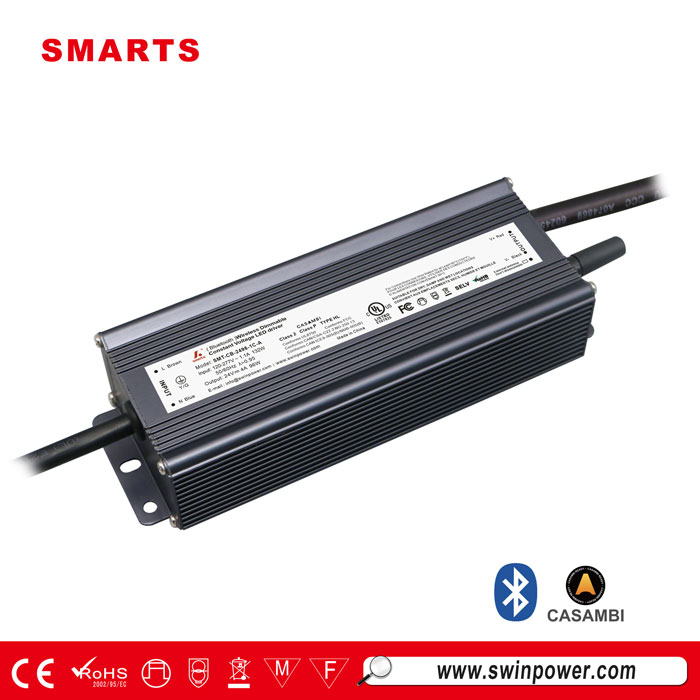

هذا الجهد الثابت بقدرة 96 واط مزود طاقة LED قابل للتعتيم من CASAMBI ، متوفر بقنوات من 1 إلى 5، ويتميز بغلاف من الألومنيوم بالكامل لتبديد الحرارة بشكل ممتاز، وسهولة وسرعة التركيب، ويأتي مع ضمان لمدة 7 سنوات.
